Dwarf project: система водяного охлаждения - своими руками

Автор: Александр Фомин
Дата: 08.06.2005

Источник: 3DNews

Проект "Гном" - идея создания СВО без расширительного бачка появилась из-за того, что этот элемент либо дорог в приобретении (если еще найдете в продаже), либо труден в изготовлении. Красивый расширительный бачок требует усердия, аккуратности и инструментов под рукой. Бюджетный вариант также возможен, но проигрывает по внешнему виду. К тому же расширительный бачок - это еще один дополнительный элемент СВО, который может дать протечку. Так почему же не отказаться от него совсем?

Многие энтузиасты водяного охлаждения, а также опытные пользователи, которые сами создали свои СВО, найдут больше минусов отсутствия бачка, нежели плюсов. Традиционно к плюсам его наличия относят простоту заправки системы и удаления воздушных пузырьков. Минусов же можно не заметить, так как их действительно может не быть в случае опытного пользователя. Но что сделать неискушенному человеку, перед которым встала задача создания эффективного охлаждения своего ПК? В таком случае всегда есть выбор - приобрести hi-end воздушный кулер, но их цена давно уже приблизилась к $60 и более, и не стоит сомневаться, что новые модели будут все дороже и дороже. Хотя, воздушный кулер относительно просто приобрести, это безусловное достоинство воздушного охлаждения.

Постепенно вырисовываются будущие требования к проекту "Гном" - относительно небольшой, но, безусловно, мощный СВО. Маленький и мощный - истинный герой сказочных историй:

1. Проект должен быть прост в изготовлении даже для начинающих.
2. Он не должен отнять много времени, фактически срок можно установить в 1 день на приобретение всех комплектующих и сборку.
3. Стоимость не должна быть слишком высокой. Думаем что цена hi-end кулера в $60. будет неплохим ориентиром.
4. Размер всей системы не должен чрезмерно увеличиться. Кому охота превратить свой ПК в абсолютно нетранспортабельный ящик? Хотя обращаться с системным блоком все же придется с осторожностью, как и в случае использования, например, кулера Cooler Master Hyper 6.
5. Безопасность. Всякое бывает, в случае отсутствия опыта легко упустить что-либо важное из виду. Попробуем минимизировать опасность протечки, поэтому и удалим из СВО бачок. Однако его всегда можно добавить в систему, поэтому в конце статьи будет приведен способ наиболее простого изготовления расширительного бачка. Разумеется вне проекта.

С требованиями определились, теперь давайте посмотрим, что нам понадобится:

• Ватерблок - самая труднодоступная часть проекта. Стоимость серийных изделий начинается от $22. Фактически сроки проекта задаются сроками получения на руки ватерблока, в свободной продаже по всей стране можно обнаружить Zalman WB2 Gold , но это уже чуть дороже.
• Радиатор - в качестве радиатора выберем отечественную продукцию от печки салона а/м "Газель". Достаточно неплохой медный радиатор, который хорошо продувается. Один из опытов использования можно прочитать тут . Стоимость от $20.
• Помпа - помпу мы возьмем погружную с прицелом на переделку во внешнюю. В данном случае это Heto QD-2800, обзор и процесс переделки вы также можете посмотреть у нас на сайте . Если вы не найдете помпы Heto, то выбирайте любую аналогичного конструктивного исполнения. Модель QD-2800 стоит $13.
• Шланги - 1-1,5 м шланга с внутренним диаметром 13 мм и 1 м с внутренним диаметром 8 - 10 мм (зависит от штуцеров ватерблока). 10 - 40 рублей за метр в случае ПВХ и примерно вдвое больше за силиконовые шланги.
• "Сантехника" - специальная арматура, которая позволит нам отказаться от расширительного бачка, попутно сыграв роль переходников с толстых шлангов на тонкие. Два краника "для стиральной машины" (по 100рублей), 3 - 4 штуцера нужного диаметра с необходимой резьбой (по 20рублей). Итого около $10.
• Вентилятор - для высокой эффективности СВО необходим обдув радиатора. От $3 за 120 мм вентилятор.
• Дистиллированная вода - от 1 л, менее $1 за литр.
• Автогерметик "Казанский силикон" - $1 за маленький тюбик.

Герметик "Казанский силикон" лучшее, что попадалось в руки. Незаменим в процессе создания СВО. Как видите все элементы достаточно легко найти. Нужно зайти в аквариумный магазин, магазин автозапчастей, сантехнику и компьютерную фирму.

Сборка

В процессе сборки нет ничего сложного, главное не спешить. Все стыки обильно промазываются герметиком, излишки потом легко удаляются кусочком бумаги или если герметик застыл, то аккуратно срезаются ножом. Для начала переделаем помпу во внешнюю.

Затем следует вместо всасывающего штуцера помпы вкрутить "краник для стиральной машины" - в магазинах он называется именно так. Вкручиваем также через герметик. Будьте осторожны в случае использовании помпы Heto QD-2800, а не ее старшего брата, так как прижимное кольцо (голубое на фото) тонкое и крышка камеры легко прокручивается. Не позвольте этому случиться, так как от этого зависит герметичность. Для старших моделей Heto это нехарактерно, так как прижимное кольцо - большего размера.

Далее вкручиваем штуцер в краник - это штуцер для шланга с внутренним диаметром 13 мм, который вторым концом одевается на радиатор. Верхний штуцер у помпы оставлен - 9 мм (3/8 дюйма).

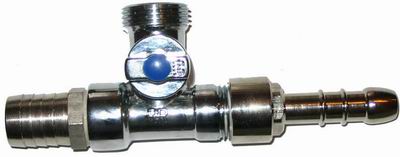

Собираем второй краник. Таким образом, он еще играет роль переходника с 13 мм шланга на 8-10 мм. Можно обойтись и без второго краника, но с ним процесс заправки по трудоемкости не сложнее чем при использовании расширительного бачка.

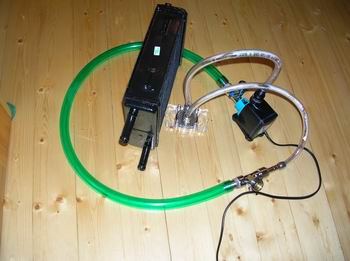

Почти все готово, осталось только разрезать 13 мм шланг и одеть на радиатор. На фотографии изображен новый ватерблок от ProModz, обзор которого вы сможете прочитать в ближайшее время.

Следует соединить всасывающий штуцер помпы с нижним штуцером радиатора, если радиатор останется в готовой системе "на боку". Если же радиатор будет подвешен сзади системного блока - то к любому штуцеру. В случае горизонтального расположения следует соединить всасывающий шланг со штуцером, который будет ниже другого. Это необходимо чтобы оставшийся воздух в системе был отловлен радиатором и не "гулял", нарушая тишину. Количество воздуха будет очень небольшое, но достаточное, чтобы обеспечить место для теплового расширения воды. Таким образом, радиатор в проекте будет служить нам подобием расширительного бачка, взяв у него компенсаторную функцию.
