Корпус GMC AVC-M1

Внешний вид, комплектация

Два следующих корпуса относятся к форм-фактору Micro ATX. Они в меньшей степени похожи на обычные компьютерные корпуса. Посмотрев на них, даже мысли не появится, что внутри установлены компьютерные комплектующие. GMC AVC-M1 больше похож на DVD-плеер, немного увеличенный в размерах.

Пусть он будет крутым DVD-плеером, что больше соответствует действительности! На его основе можно собрать как достаточно мощный компактный и удобный в использовании ПК с расширенными возможностями, так и хороший мультимедийный компьютер для домашней аудио-видео системы с полноценными возможностями настольного компьютера. Как вы будете его воспринимать – решать вам.

Характеристики корпуса приведены в таблице:

Комплект поставки корпуса GMC AVC-M1:

• Набор для сборки;
• Пульт ДУ;
• Компакт-диск с ПО;
• Краткое руководство по сборке;
• Руководство пользователя (на английском языке);
• Кабель питания.

Внешне GMC AVC-M1 похож на стационарный DVD-плеер. Большая часть передней панели выполнена из текстурированной стали, и имеющийся при этом пластик не портит впечатления. Выпускаются варианты в чёрном и серебристом оформлении. Логотип DVD-Video на лотке привода, DolbyDigital, DTS и DivX рядом с ним являются небольшим лукавством, но оно простительно. Конечно, сам корпус ничего не покажет и не проиграет, для этого, естественно, понадобятся DVD-привод и соответствующие кодеки. Без них любой компьютер – не компьютер, посему данное лукавство мы назовём пафосом. Данные логотипы, как и надпись «High class home theater PC», будут не лишними для любого покупателя.

Из обычных компьютерных органов управления на передней панели есть только кнопка включения и перезагрузки, которые не выделяются из общего дизайна. Индикатор питания излучает приятный голубой свет, который слишком ярок и в темноте режет глаза даже, если смотреть на него под некоторым углом. Не хватало только такого яркого и постоянно моргающего индикатора активности винчестера. И правильно – его нет! Вы когда-нибудь видели, чтобы на бытовой аудио-видео технике что-либо постоянно моргало и отвлекало внимание от просмотра фильма или прослушивания музыки? Не место индикатору HDD в мультимедиа-центре, который должен находиться на всеобщем обозрении.

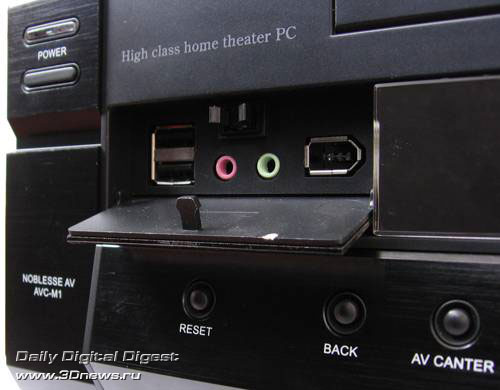

Немалую часть симпатичной передней панели занимает прозрачное оргстекло, под которым скрывается ИК-приёмник и экран, а часть этой панели сделана открывающейся.

Под ней находятся: линейный аудиовыход, вход для микрофона, два USB-порта и один IEEE1394.

Логично было бы увидеть на передней панели клавиши управления проигрыванием («play», «stop» и т.д.), однако вместо этого мы видим клавиши навигации по меню программы iMEDIAN. Вместо аналогового регулятора уровня громкости - клавиши. При нажатии на клавишу «Mute» вместе с выключением звука загорается красный светодиод, как напоминание, чтобы позже вы не забыли вновь его включить. Оптический привод скрыт под декоративной панелью и легко открывается при нажатии на довольно широкую кнопку «Eject».

Внутреннее устройство, процесс сборки

В отличие от модели AVC-S1, которая будет описана далее, данная модель позволяет установить полноразмерные по высоте платы расширения. Вы не жертвуете универсальностью ради размеров. Корпус позволяет установить до четырёх плат расширения, один оптический привод и три 3,5-дюймовых устройства. В данном случае, габариты корпуса, при необходимости, позволяют создать серьёзный мультимедиа-комбайн, поставить в него хорошую звуковую карту и ТВ-тюнер.

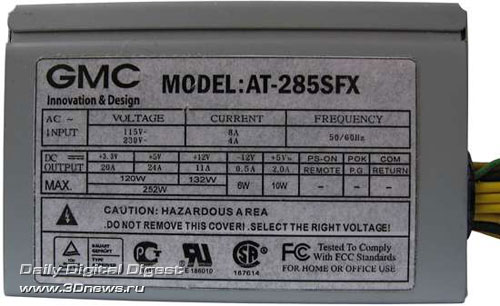

Блок питания производства GMC имеет мощность 285 Вт. От него исходят разъёмы 20+4 контакта для материнской платы, один SATA для питания HDD, один 6-ти контактный разъём дополнительного питания видеокарты либо материнской платы, четыре Molex разъёма и один разъём для питания дисковода. Как видим, блок питания, несмотря на небольшую мощность, имеет все необходимые разъёмы для сборки хорошего системного блока. Установка 3,5” устройств не предусмотрена, но некоторые платы расширения могут потребовать дополнительного питания от этого разъёма. Правда, в корпус, который можно собрать на мощных комплектующих, можно было поставить и более мощный блок питания. Забегая вперёд, скажем, что не имеющий подобных возможностей по расширению конфигурации, корпус GMC AVC-S1 имеет БП мощностью 300 Вт.

Но не расстраивайтесь, уважаемые читатели, его номинальной мощности вполне хватило, чтобы стабильно работали достаточно мощные комплектующие. В этом корпусе была собрана конфигурация на базе процессора AMD Athlon64 3200+, установлено две планки памяти, видеокарта nVidia GeForce 7600, ТВ-тюнер AverMedia 505, оптический привод и два жёстких диска. Как видим, с этим блоком питания можно договориться и даже немного поиграть в современные игры.

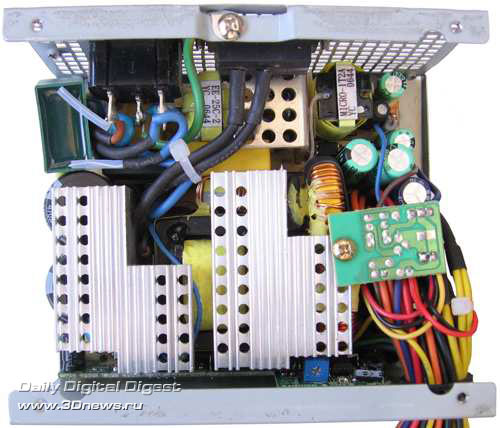

Габаритами он шире, но и короче, чем большинство других блоков питания для корпусов MicroATX. Внутри него тесно, но сборка аккуратная.

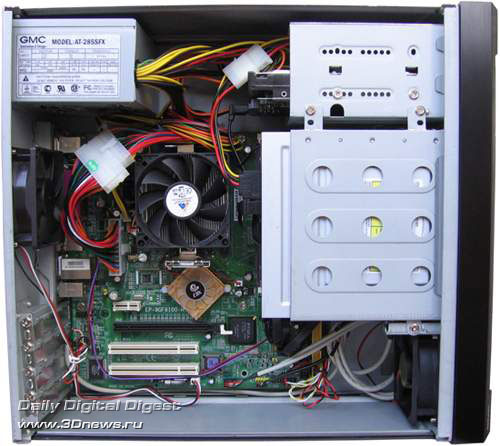

Открутив два крепёжных винта и подняв верхнюю панель, взору предстанет содержимое корпуса. Помимо приличного пучка проводов мы увидим тот самый блок питания, один 5,25, три 3,5 дюймовых отсека и два 80 мм вентилятора на задней и передней панели. Один отсек для HDD находится под приводом. Оба они устанавливаются, если снять предназначенную для них корзину. А что касается дополнительных вентиляторов, так нам никогда не было понятно, зачем их ставить на переднюю панель, если та не имеет вентиляционных отверстий? Подставив руку, можно определить, что наибольший поток воздуха проходит через USB и IEEE1394 порты - ему больше неоткуда браться! Вентилятор на задней панели подключается 3-контактным разъёмом напрямую к материнской плате. А вентилятор, находящейся спереди, - через обычный Molex разъём блока питания.

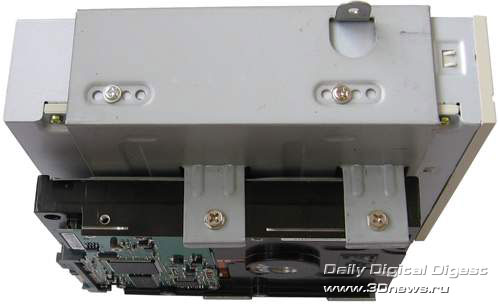

Корзины для оптического привода и жёстких дисков съемные. Под привод тоже можно установить винчестер, для которого выделено три посадочных места.

Как и в любом другом компактном корпусе, желательно отказаться от использования PATA-устройств. На рынке уже достаточно недорогих SATA-приводов, и при сборке нового системного блока лучше взять один из них.

Вся дополнительная электроника корпуса, находящаяся за передней панелью, подключается через удлинитель 24-контактного разъёма блока питания, а информация передаётся через USB-кабель. Благодаря входящему в комплект переходнику, он может быть подключен напрямую к материнской плате, либо без него к обычному USB-разъёму.

На этом описание корпуса завершается. На очереди описание его аппаратной начинки и программного комплекса, которые схожи с таковыми у других моделей корпусов GMC Noblesse AV.
