Новые кулеры на тепловых трубках от Ice Hummer, Foxconn и Evercool
Сегодня мы рассмотрим три новых кулера от компаний Ice Hammer, EVERCOOL и Foxconn, которые давно ждали своего часа, и ждали не зря, у них есть на что посмотреть. К примеру, кулер Ice Hammer IH-4200 hP использует весьма необычную технологию «пассивного водоблока» в основании, а вентилятор кулера Foxconn NBT-CMU3H3B-C находится под радиатором и вместо того чтобы обдувать его, наоборот – вытягивает из него воздух.
Много интересного на первый взгляд скрывают в себе герои сегодняшнего обзора. Но все же давайте-ка мы их внимательно рассмотрим поближе, а затем проверим в деле. Тогда и будем делать выводы.
Ice Hammer IH-4200 hP
Этот кулер относится к флагманской линейке устройств охлаждения компании Ice Hammer, и тем ни менее упакован в довольно скоромного вида картонную коробку.
Нажмите для увеличения
С другой стороны, ее компактные размеры значительно уменьшают затраты на перевозку, а это хоть и не много, но положительно влияет на конечную стоимость продукта.

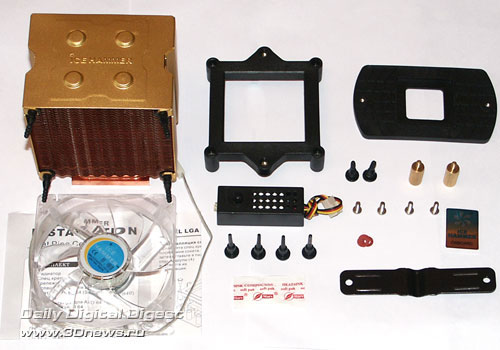

Внутри коробка имеет три отделения, в которых размещены: радиатор, вентилятор и аксессуары. Освобожденные от упаковки они предстают перед нами в таком вот виде:
Нажмите для увеличения
Перед нами находится цельномедный радиатор, прозрачный вентилятор, наборы крепежа для разных процессорных разъемов, пакетик термопасты, фирменная наклейка и инструкция по установке. Так же стоит обратить внимание на то, что к вентилятору прилагается регулятор скорости вращения, для любителей тишины это очень важный момент.
Прежде чем переходить к более детальному осмотру, предлагаем вам познакомиться со спецификацией кулера Ice Hammer IH-4200 hP.
|
Спецификация
|
|
Модель
|
Ice Hammer IH-4200 hP
|
|
Совместимость с процессорными
разъемами
|
AMD: s754 / s939 / s940
Intel: LGA 775
|
|
Габаритные размеры (ШхГхВ), мм
|
69 х 92 х 116
|
|
Материал
|
медь
|
|
Вес кулера, гр
|
645
|
|
Размеры вентилятора, мм
|
92 х 92 х 25
|
|
Тип подшипника
|
1 х качения
|
|
Скорость вращения, об/мин
|
1900 ~ 3200 ± 10%
|
|
Уровень шума, дБ
|
20 ~ 30 ± 10%
|
|
Создаваемый воздухопоток, м3/ч
|
65 ~ 90,8
(38,3 ~ 53,5 CFM)
|
|
Рабочий ток, А
|
0,26 ± 0,02
|
|
Цена, $
|
42 ~ 50*
|
|
* По данным www.price.ru на 7.01.07
|
К сожалению, новый кулер компании Ice Hammer оказался лишен поддержки наиболее важного процессорного разъема AMD – socket AM2. Честно говоря, это обстоятельство очень удивляет и огорчает, получается, этот кулер в первую очередь предназначен для владельцев процессоров Intel, ведь сторонники AMD семимильными шагами переходят на новый разъем socket AM2, и все новые процессоры делаются только под него.
При своих компактных размерах, Ice Hammer IH-4200 hP имеет весьма существенный вес – 645 грамм, именно поэтому он ложится в руку как кирпич, маленький, но тяжелый. Неудивительно, ведь и основание, и тепловые трубки, и ребра, все сделано из чистой меди.
Нажмите для увеличения

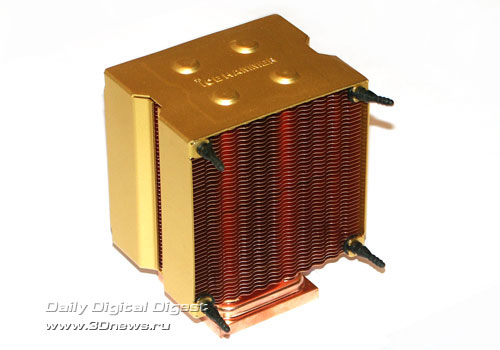

Единственная алюминиевая деталь – это кожух, направляющий поток воздуха вдоль радиатора. Но, так как он не участвует в теплообмене, это можно назвать «облегчением конструкции».
На фотографии видно, что кромка ребер имеет волнистую форму, этот старый добрый прием снижает воздушное сопротивление радиатора, а так же уменьшает шум. Для крепления вентилятора предусмотрены новомодные резиновые шпильки, которые все чаще применяются в современных кулерах. К их достоинствам можно отнести очень легкую установку вентилятора и самое главное – значительное снижение вибраций, а значит, и механического шума.
Добавим, что с другой стороны радиатор так же имеет волнистую кромку ребер и четыре лапки для резиновых шпилек. Тем самым производитель подчеркивает, что есть возможность использовать сразу два вентилятора – на вдув и на выдув, но, почему-то, в комплекте оказались только две дополнительные шпильки, вместо четырех.

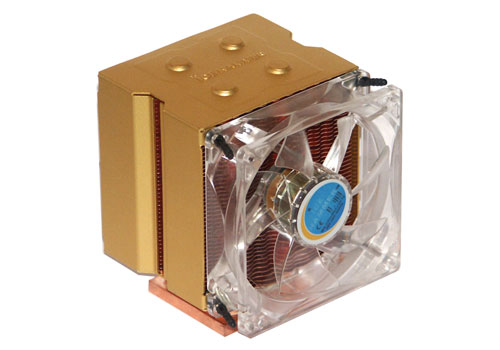

Вместе с установленным вентилятором кулер все равно выглядит очень компактно:
Нажмите для увеличения
Уровень шума при максимальной скорости вентилятора довольно сильный, но все же не сильно раздражает. Акустический комфорт наступает после снижения его скорости примерно до 2000…2200 об/мин. Ну а голубая подсветка вентилятора наверняка порадует глаз обладателям корпусов с прозрачной боковой крышкой.
Обработка основания – штука очень важная, и к ней отнеслись явно с должным вниманием, хотя до зеркального блеска дело решили все же не доводить.
Нажмите для увеличения

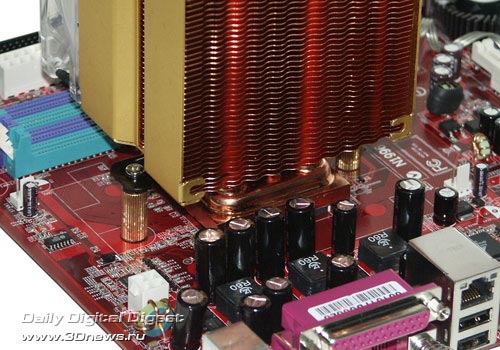

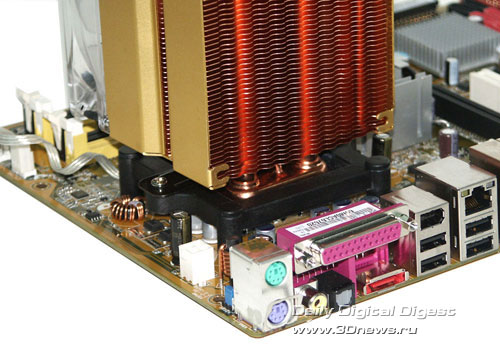

Крепление кулера на процессорные разъемы производится при помощи обыкновенной прижимной скобы, которая на платформе Intel LGA 775 прикручивается к пластиковой рамке, идущей в комплекте с кулером.
Нажмите для увеличения

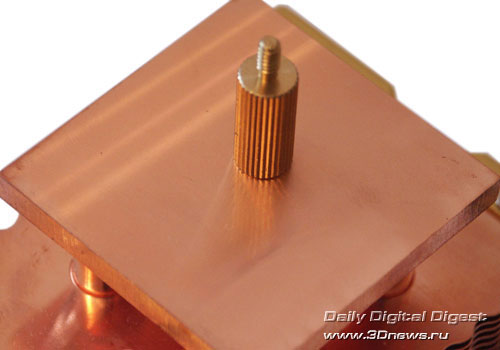

Для платформ AMD s754/939/940 используется упорная пластина на обратную сторону материнской платы, в которую с лицевой стороны вкручиваются две специальные шпильки. А уже к этим шпильками и крепится сам кулер все той же прижимной скобой.
Нажмите для увеличения

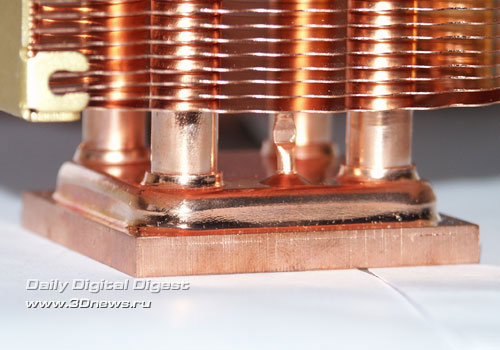

Теперь расскажем о самом главном. Основание - это самая любопытная часть нового кулера компании Ice Hammer. Технологию HTS tm (HEAT TRANSPORTING SYSTEM) долго вынашивали в лабораториях, некоторые даже могут вспомнить пробную партию таких кулеров около года назад. Но тогда эксперимент провалился из-за нестабильности используемой жидкости. В итоге партию отозвали, и проводилась долгая работа над ошибками. Судя по всему, работа прошла успешно, и теперь мы можем рассмотреть ее в деле собственными глазами.
Нажмите для увеличения
Медное основание на деле является полым внутри, и плавно переходит в необычайно толстые тепловые трубки с диаметром 10 мм. Вся эта единая полость заполнена специальной жидкостью на основе воды (90%) с примесями азота (0,3%), аммиака (7%) и альдегида HC 7 (2,7%).
Принцип действия такой смеси описывается следующей картинкой:
Молекулы азота и альдегида имеют разную полярность и притягиваются друг к другу, поэтому находятся в смеси своеобразными «парами». Азот очень хорошо поглощает тепло, а альдегид имеет очень низкую температуру кипения, вода и аммиак ускоряют движение пар азота и аммиака в смеси. Таким образом, легкокипящий альдегид выступает транспортом для молекул азота, которые интенсивно поглощают тепло от основания.
Обещается, что эта технология может быть эффективнее на 40% по сравнению с классическими тепловыми трубками.
Кстати, такой принцип работы теплообменника еще называют «технологией пассивного водоблока» и мы уже имели дело с подобным кулером.
Возвращаясь к Ice Hammer IH-4200 hP следует заметить, что наибольшей эффективностью он должен обладать при большой теплой нагрузке 150~175 Вт, что демонстрирует диаграмма на официальном сайте.
Как-то уж слишком радужно выглядят цифры на этой диаграмме, особенно учитывая то, что не указаны условия эксперимента. Посмотрим, что сможет показать кулер на практике, а пока перейдем к рассмотрению следующего чуда процессорного охлаждения.
