Спецификация Ethernet предусматривает три различных типа кабельных систем и сетевой топологии, используемых для организации сетей. Эти типы известны как 10Base5, 10Base2 и 10Base-T.
10 означает полосу пропускания кабеля (10 Мегабит в секунду), Base метод немодулированной передачи (baseband), при котором в каждый момент времени по кабелю может передаваться только один сигнал. 5, 2 и T говорят о накладываемых на сегмент ограничениях (см. ниже).

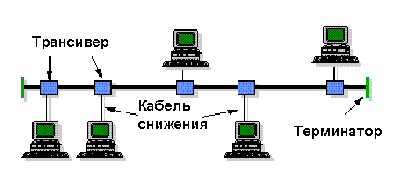

В качестве среды передачи используется коаксиальный кабель специального типа, который называют обычно "толстым". Каждый компьютер подсоединяется к главному кабелю (магистраль, backbone) с помощью специального "кабеля снижения" (drop cable). Этот кабель, в свою очередь, присоединяется к AUI-порту сетевого адаптера с помощью разъема DB15.
Типы кабеля:
Ограничения сегмента (помните, что сегментом называется общая длина кабеля между двумя терминаторами, устанавливаемыми на обоих концах сети). Стандарт 10Base5 поддерживает до 100 узлов на сегмент, длина которого не должна превышать 500 метров.
PRO:
CONTRA:
10BASE5 обычно используют те, у кого уже установлена сеть 10BASE5.
Обозначение 5 в акрониме 10BASE5 напоминает о длине сегмента (до 500 метров).

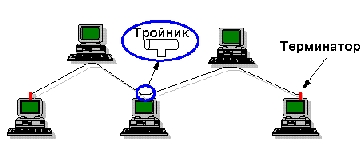

В качестве среды передачи 10Base2 использует тонкий коаксиальный кабель (thin Ethernet). Его иногда называют также "cheapernet" (дешевый). Сеть использует шинную топологию, для подключения адаптеров к кабелю используются специальные BNC-тройники (T-Connector). По концам сегмента устанавливаются терминаторы. Можно организовать сеть со смешанной топологией "звезда-шина", используя повторители (repeater), соответствующие спецификации 802.3.
Поддерживаемые кабели:
Ограничения сегмента:
Стандарт 10BASE2 Ethernet поддерживает до 30 узлов в сегменте с длиной не более 185 метров. Минимальное расстояние между узлами составляет 0.5 метра.
PRO:
CONTRA:
Название 10BASE2 напоминает о максимальной длине сегмента [почти] 200 метров (точнее, 185).
Стандарт 10BASE-T предполагает использование кабеля на основе неэкранированных скрученных пар проводников (UTP) с разъемами RJ-45. Вилки RJ-45 вставляются непосредственно в разъем сетевого адаптера на каждом компьютере. Сеть собирается по топологии "звезда" второй конец каждого кабеля вставляется в разъем специального устройства, называемого концентратором или хабом. Хаб является общей точкой соединения узлов сети (центр звезды). Обычно хаб функционирует как повторитель.
Поддерживаемые кабели:
Ограничения сегмента.
Стандарт IEEE 802.3 10BASE-T предполагает один узел на каждый сегмент при максимальной длине сегмента 100 метров.

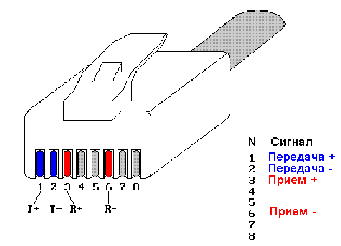

Разводка контактов разъема RJ-45
PRO:
CONTRA:
Буква T в акрониме 10BASE-T напоминает о типе кабеля (twisted-pair); она же может служить напоминанием о способе соединения - телефонные разъемы RJ45. Буква Т похожа на цифру 1, что служит напоминанием о длине сегмента - 100 метров.
В разъемах RJ-45 для соединения сети 10BASE-T используются контакты 1,2,3, 6. Разводка кабеля в разъеме показана на рисунке.
Нормальное соединение 10Base-T выполняется так, что контакты 1, 2, 3 и 6 с одного конца кабеля соединяются с одноименными концами другого кабеля. [ На самом деле для разделки кабеля UTP существуют специальные стандарты, в частности, EIA/TIA-568-A]

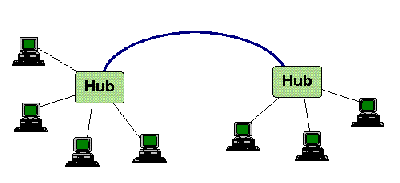

Для расширения сети 10Base-T требуется устанавливать дополнительные концентраторы, поскольку в каждом сегменте может присутствовать только один узел. Дополнительные хабы подключаются как показано на рисунке. Если соединение концентраторов осуществляется через порт 10Base-T [ Большинство современных хабов позволяют использовать для наращивания топологию 10Base-2 (общая шина) или используют специальные кабели и разъемы для объединения нескольких концентраторов в единый стек.] специальный кабель, разводка которого отличается от обычной (см. рисунок ниже) [ Современные концентраторы, как правило имеют специальный порт расширения, который позволяет использовать обычный кабель для подключения дополнительного хаба.] .

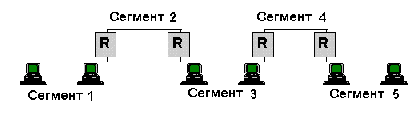

Между любыми двумя взаимодействующими узлами сети может находиться до 5 сегментов, соединенных не более, чем 4 повторителями (или хабами). При этом компьютеры (узлы сети) могут находиться не более, чем в 3 сегментах из 5. Оставшиеся два сегмента не должны содержать компьютеров и служат лишь для удлинения сети (соединения повторителей или концентраторов). В каждом конце пустого сегмента находится повторитель или хаб.
Правило Ethernet 5-4-3
Все компоненты Ethernet, включая кабель и репитеры, вносят некоторую задержку в распространение сигнала. Эта задержка оказывает влияние на способность узлов сети детектировать коллизии [Попытка двух узлов одновременно использовать кабель для передачи данных.] и поэтому, задержка является основным фактором, ограничивающим длину сегмента Ethernet.
Все конфликты, происходящие в одном коллизионном домене, должны обнаруживаться любым узлом сети при попытке этого узла послать свои данные в сеть.
Николай Малых, BiLiM Systems Ltd.
