Что такое ЛВС?

Локальная сеть (ЛВС) представляет собой коммуникационную систему, позволяющую совместно использовать ресурсы компьютеров, подключенных к сети, таких как принтеры, плоттеры, диски, модемы, приводы CD-ROM и другие периферийные устройства. Локальная сеть обычно ограничена территориально одним или несколькими близко расположенными зданиями. Каждый компьютер в составе ЛВС должен иметь следующие компоненты:

1. сетевой адаптер;
2. кабель;
3. сетевая операционная система (сетевые программы).

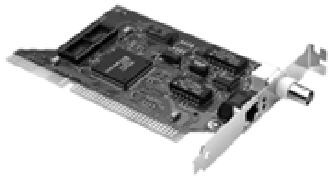

Сетевые адаптеры

Сетевые адаптеры и кабели являются аппаратной основой организации компьютерных сетей, их нормальная работа жизненно важна для сети. С кабелями и адаптерами связано обычно 80% неполадок в сети.

В каждом компьютере должен быть установлен сетевой адаптер, обеспечивающий подключение к выбранному типу кабеля.

Функцией сетевого адаптера является передача и прием сетевых сигналов из кабеля. Адаптер воспринимает команды и данные от сетевой операционной системы (ОС), преобразует эту информацию в один из стандартных форматов и передает ее в сеть через подключенный к адаптеру кабель.

LANtastic не предъявляет к сетевым адаптерам каких-либо специфических требований. Вам достаточно иметь адаптеры одного из следующих типов:

Artisoft NodeRunner или NodeRunner Pro

это 16-битовые адаптеры, полностью соответствующие стандарту 802.3 Ethernet и 100% совместимые с адаптером NE2000 (Eagle Technology). С адаптерами поставляются драйверы NDIS и ODI. Адаптеры существуют в различных модификациях в зависимости от типа используемого кабеля;

Рекомендуемые Artisoft адаптеры

эти адаптеры имеют драйверы, совместимые с Artisoft NetBIOS. Драйверы для таких адаптеров включаются в комплект поставки LANtastic.

Адаптеры, поддерживающие спецификацию NDIS

данная спецификация задает требования к драйверу сетевого адаптера, обеспечивающие независимость от оборудования и протокола.

Конфигурация адаптера

Каждый адаптер, устанавливаемый в компьютер, должен нормально работать с остальной частью ПК. Нужно всегда обращать внимание на два важнейших параметра каждого устройства, устанавливаемого в компьютер.

I/Obase

Базовый адрес ввода-вывода является "каналом", по которому адаптер взаимодействует с другими компонентами компьютера. Каждое устройство должно использовать уникальный диапазон адресов ввода-вывода.

IRQ

Номер линии запроса прерывания. Запрос прерывания является сигналом, передаваемым устройством для того, чтобы привлечь внимание процессора (прервать его текущую деятельность). Такой сигнал обычно подается при появлении новых данных или завершении той или иной операции. Каждое устройство должно использовать уникальное значение IRQ.

В таблице 1 приведены адреса ввода-вывода и номера IRQ, используемые различными устройствами.

Сетевые кабели

Кабель обеспечивает канал связи компьютера с остальными машинами сети. При установке кабелей нужно точно следовать спецификациям. Пренебрежение этим правилом может принести очень много неприятностей. Отметим разницу между кабелем и кабельным сегментом говоря о кабеле, будем всегда иметь в виду отрезок провода, соединяющего два узла сети; сегментом же будем называть весь комплект кабелей от одного конца сети до другого (между терминаторами). Терминаторы представляют собой резисторы, устанавливаемые на обоих концах сегмента для согласования волнового сопротивления кабеля. Сигнал, дошедший до конца сегмента, поглощается терминатором - это позволяет избавиться от паразитных отраженных сигналов в сети. Если терминаторы не устанавливать, отраженный от конца кабеля сигнал снова попадает в кабель - этот отраженный сигнал будет являться в данном случае помехой и может породить множество проблем вплоть до полной неработоспособности сети.

Кабель на основе скрученных пар (витая пара, TP).

Кабель содержит две или более пары проводов, скрученных один с другим по всей длине кабеля. Скручивание позволяет повысить помехоустойчивость кабеля и снизить влияние каждой пары на все остальные.

Коаксиальный кабель

Состоит из центрального проводника (сплошного или многожильного), покрытого слоем полимерного изолятора, поверх которого расположен другой проводник (экран). Экран представляет собой оплетку из медного провода вокруг изолятора или обернутую вокруг изолятора фольгу. В высококачественных кабелях присутствуют и оплетка и фольга. Коаксиальный кабель обеспечивает более высокую помехоустойчивость по сравнению с витой парой, но он дороже. Существуют различные виды коаксиальных кабелей. При установке сети следует выбирать кабель в точном соответствии со спецификацией.

Оптический кабель

Состоит из одного или нескольких кварцевых волокон (иногда полимерных), покрытых защитной оболочкой. Оболочка как правило состоит из нескольких слоев для обеспечения лучшей защиты волокон.

Николай Малых, BiLiM Systems Ltd.
