MSI P35 Platinum на Intel P35
Возможности расширения

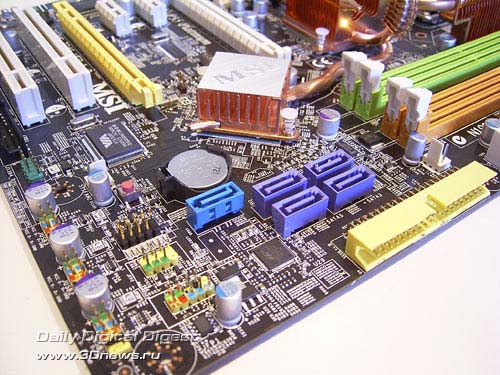

На плате MSI P35 Platinum установлен южный мост ICH9R, с радиатором. В результате плата поддерживает шесть портов SerialATA II (коннекторы сиреневого цвета), и позволяет объединить диски в RAID массивы уровня 0, 1, 5 и 10. Два порта расположены на задней панели материнской платы.

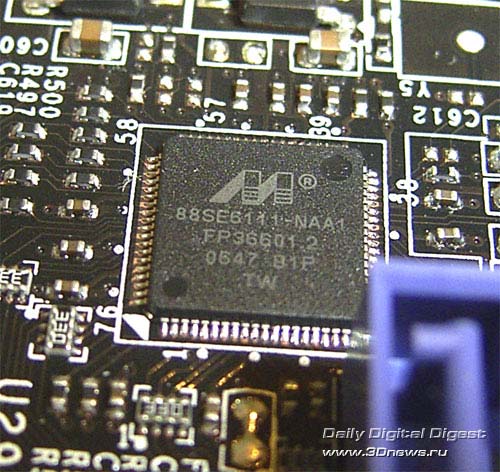

Кроме того, еще одно SerialATA II устройство можно подключить к контроллеру 88SE6111 производства Marvell. Этот же чип обеспечивает поддержку одного канала ParallelATA.
Итого - к плате MSI P35 Platinum можно подключить девять жестких дисков (7 SATA + 2 PATA).
Проверить поддержку технологии Port Multiplier мы не смогли: нет соответствующего
многопортового кабеля SerialATA.

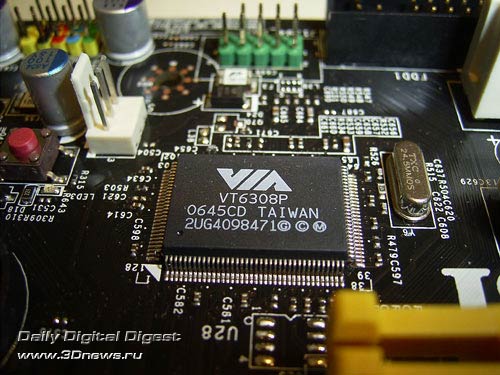

На плате установлено 12 портов USB 2.0. Из них шесть портов установлены на задней панели, а еще шесть подключаются при помощи планок. Кроме этого, плата MSI P35 Platinum поддерживает другой вид последовательной шины - IEEE1394 («Firewire»). Для этого на плату установлен контроллер VT6308P производства VIA.
В результате плата поддерживает два порта Firewire: один расположен на задней панели, а другой подключается с помощью планки.

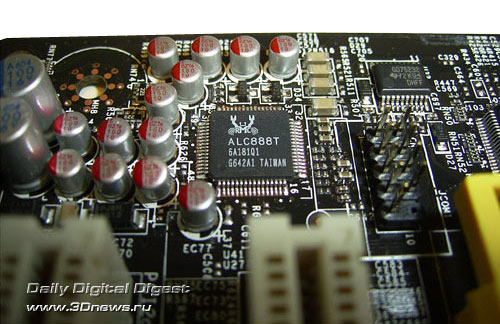

Далее - плата MSI P35 Platinum имеет встроенный восьмиканальный звук
Intel High Definition Audio, а в качестве кодека используется чип ALC888T.
Особенность этого чипа заключается в поддержке специальной технологии VoIP, которая
позволяет подключать обычный телефон к компьютеру. Однако мы не обнаружили в коробке
соответствующей карты, которая подключается к специальному коннектору JSLIC1.
Вероятно, такая карта будет в комплекте "релизной" версии платы.

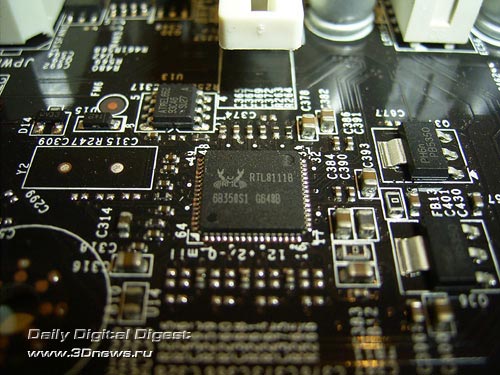

Теперь пара слов о сети: на плате установлен высокоскоростной сетевой
контроллер: RTL8111B производства Realtek (Gigabit Ethernet):

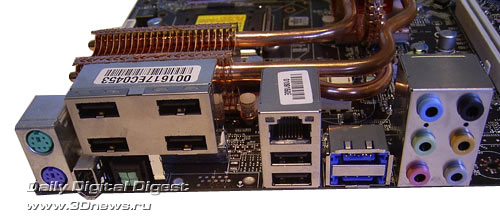

Задняя панель платы имеет следующую конфигурацию.
За исключением массивного блока с четырьмя портами USB2.0, такая конфигурация вскоре станет привычной для плат на P35: отсутствуют COM и LPT порты, выведены порты SerialATA для внешних устройств. Также отметим наличие одного порта Firewire и оптического выхода SP-DIF, а также пустое место рядом. Очевидно, инженеры MSI разрабатывали унифицированный дизайн PCB как для плат на P35, так и для плат на G35 (со встроенным видеоядром). Кстати, плата поддерживает один COM-порт при помощи соответствующей планки.

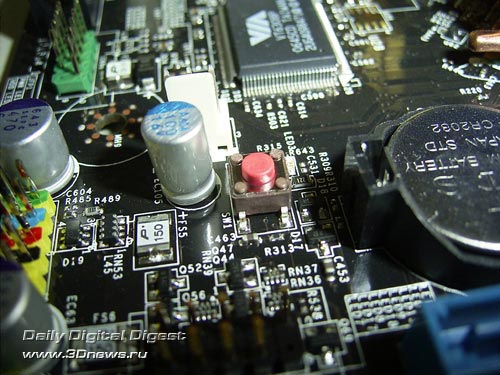

На плате MSI P35 Platinum отсутствуют традиционные перемычки, а для обнуления CMOS
используется специальная кнопка SW1 (около батарейки).
Теперь пара слов о фирменных технологиях MSI. Во-первых, это диагностическая система D-LED: четыре светодиода, установленные на планке D-Bracket (подключается к разъему JDB1). Комбинации горящих светодиодов соответствуют различным этапам POST, и если при загрузке возникает какая-либо проблема, пользователь может (с помощью руководства) определить ее причину.

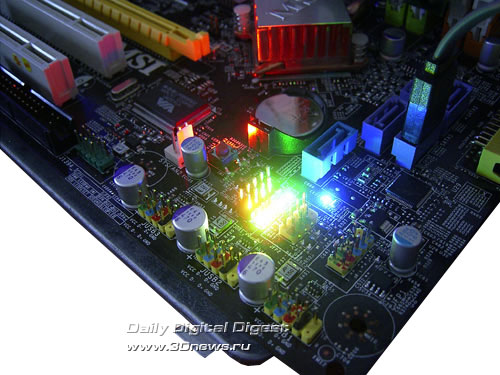

Кроме этого, D-LED продублирован восемью красными и зелеными светодиодами, комбинации которых также расшифрованы в руководстве пользователя.
светодиоды - очень яркие
Также инженеры MSI установили светодиод около каждого слота расширения. Он сигнализирует о наличии и работоспособности установленной карты.
Теперь поговорим о настройках BIOS.
