Платы от MSI и ECS на чипсете P965
BIOS

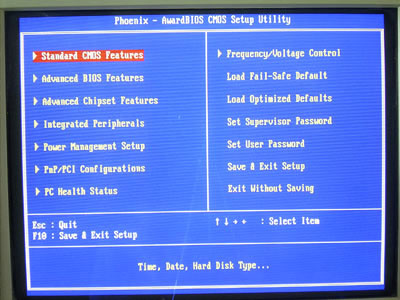

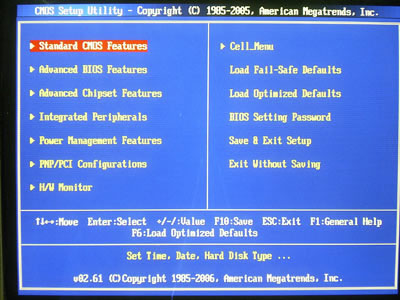

BIOS платы ECS P965T-A основан на версии Award BIOS Phoenix, а BIOS MSI P965 Neo2 - на версии AMI BIOS.

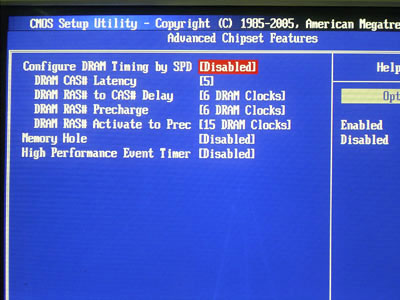

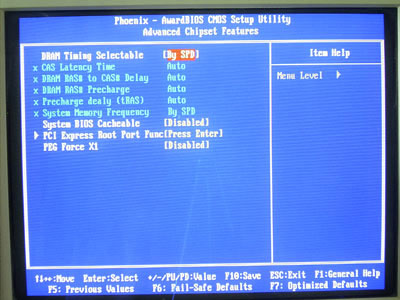

В разделе настроек памяти следующий набор таймингов:

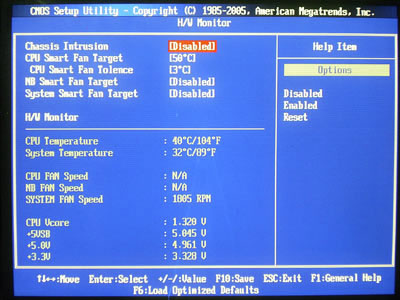

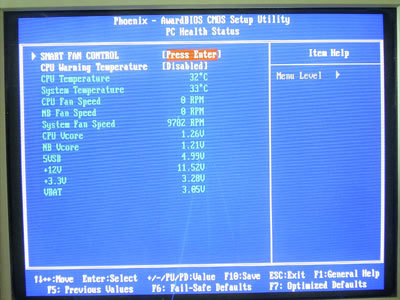

Теперь посмотрим на раздел системного мониторинга.
Обе платы отображают текущие значения температуры процессора и системы, скорости вращения трех вентиляторов, а также уровни напряжений. Кроме того, платы поддерживают функцию Smart Fan, которая позволяет динамически регулировать скорость вращения процессорного кулера в зависимости от температуры CPU.
Разгон и стабильность

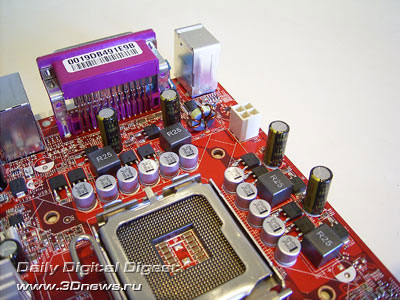

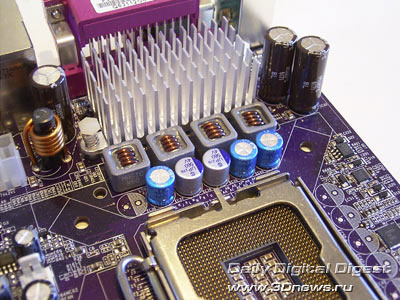

Прежде чем переходить к разгону, рассмотрим преобразователи питания. PWM
платы ECS имеет четырехфазную схему, в которой установлены три конденсатора емкостью 1800 мкФ и 5 по 560 мкФ. Модуль питания платы MSI также имеет четырехфазную схему, в которой установлены четыре конденсатора емкостью 1000 мкФ и 11 по 680 мкФ.
Переходим к рассмотрению функций разгона.
| Плата |
ECS P965T-A |
MSI P965 Neo2 |
| Изменение множителя |
- |
- |
| Изменение FSB |
100,133,166,200,233,266 и 333 МГц |
от 100 до 650 Мгц (1) |
| Изменение Vcore |
от +0,5 В до +0,15 В (0,05 В) |
от +0 до +0,7875 В (0,0125 В) |
| Изменение Vmem |
от +0,5 В до +0,35 В (0,05 В) |
от 1,85 В до 2,45 В (0,05 В) |
| Изменение Vdd |
- |
от 1,25 В до 1,5 В (0,025 В) |
| Изменение Vsb |
- |
от 1,5 В до 1,8 В (0,05 В) |
| Изменение Vtt |
- |
от 1,2 В до 1,44 В (0,024 В) |
| Изменение PCI-E |
- |
от 100 МГц до 133 МГц (1) |
Отметим следующие особенности плат в области разгона.

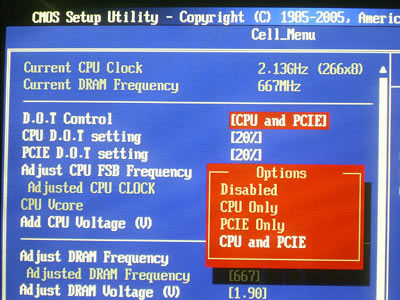

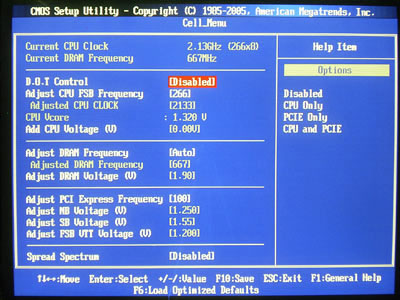

Во-первых, программисты MSI добавили функцию подсветки другим цветом тех параметров, которые (по их мнению) выходят за рамки безопасного разгона. Кроме того, они реализовали функцию динамического разгона не только для процессора, но и для шины PCI Express. Функция называется "D.O.T":

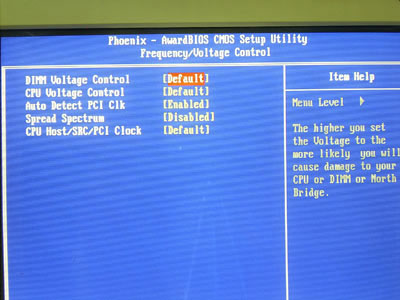

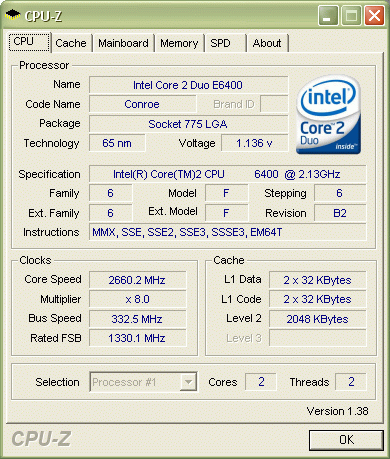

Что касается платы ECS, то единственная возможность разогнать процессор - выбрать
одно из значений: 266 МГц или 333 МГц. Каких-либо промежуточных значений нет. То есть система либо заработает на повышенной частоте, либо нет. У нас заработала. Но в любом случае, с точки зрения оверклокера, плата ECS интереса не представляет.

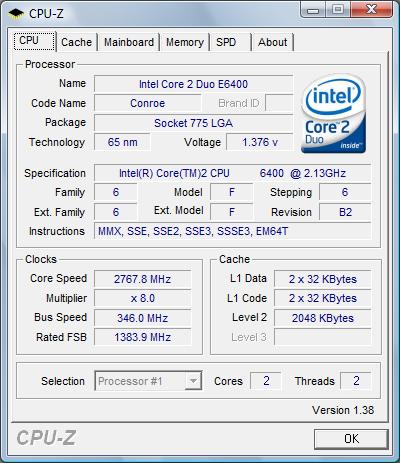

Плата MSI имеет более мощный арсенал функций разгона и итоговые результаты
оказались чуть лучше, чем у платы ECS - стабильная частота 346 МГц.
|
