MSI P6N SLI Platinum на NVIDIA nForce 650i SLI

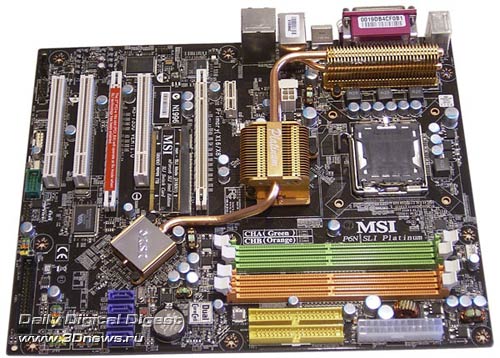

Плата MSI P6N SLI Platinum

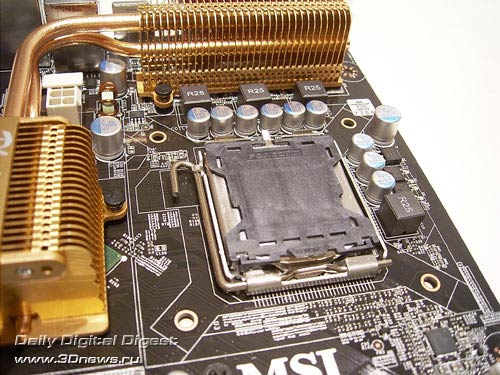

Единственная претензия к дизайну платы заключается в неудобном
расположении дополнительного 8-контактного разъема питания.
Других распространенных проблем нет (как, например, блокировка первой видеокартой
защелок слотов памяти).
Рядом с процессорным разъемом установлен 4-контактный коннектор CPUFAN1,
который предназначен для подключения процессорного кулера.
Кроме него на плате установлено три трехконтактных разъема: SYSFAN1 (около северного моста),
SYSFAN2 на левом краю платы и SYSFAN3 - около чипа Dual CoreCell.

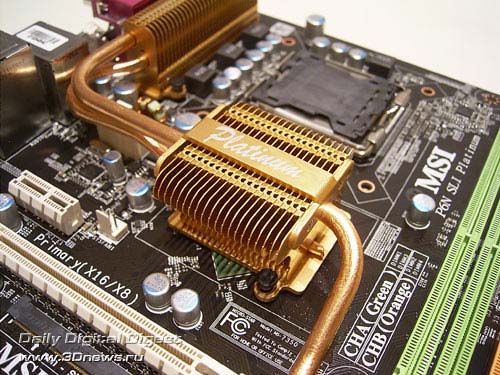

Система охлаждения чипсета состоит из медных радиаторов на обоих мостах чипсета,
соединенных между собой тепловой трубкой. Еще одна трубка отводит тепло на медный
радиатор, установленный на модуле питания.

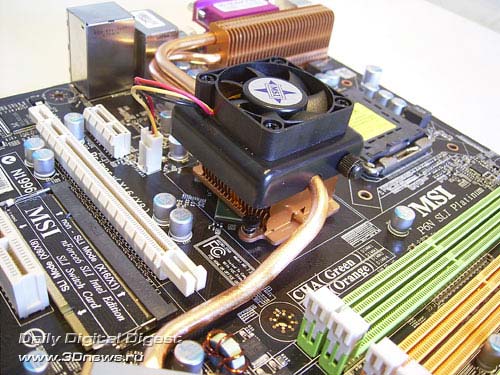

Тепловыделение чипсета довольно ощутимое, поэтому рекомендуется использовать принудительный
обдув радиатора на северном мосту (особенно при разгоне). Для этого в комплектацию включен 40 мм вентилятор:

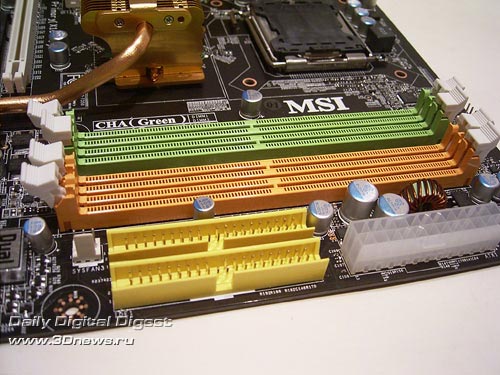

На плате установлено четыре слота DIMM, при этом максимальный объем памяти
составляет 8 Гб. Как только на плату подается питание, загорается оранжевый светодиод,
расположенный около батарейки. А когда плата стартует, то между двух последних слотов PCI загорается и зеленый светодиод.
Схема установки модулей в двухканальный режим традиционная:
первые два слота относятся к первому каналу, вторые два - ко второму
(то есть модули памяти нужно устанавливать в слоты разных цветов).

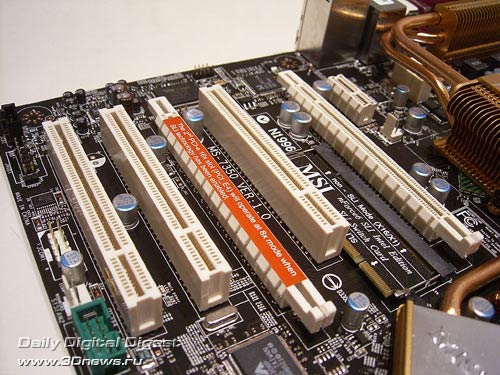

Что касается технологии SLI, то на плате установлено 2 слота PCI Express x16,
на которые выделяются по 8 линий шины (на одиночную карту - 16 линий).
Между слотами установлен SLI-терминатор, с помощью которого пользователь
может переключаться между одиночным и SLI-режимом.
Также на плате установлен один слот PCI Express x1 и три слота PCI.
