DFI LanParty UT NF590 SLI M2R/G на nVidia nForce590 SLI
Возможности расширения

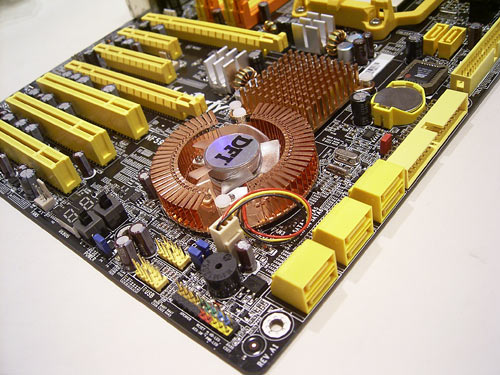

Плата DFI LanParty NF590 SLI M2R/G имеет южный мост MCP55PXE, который поддерживает
6 каналов Serial ATA II, и позволяет объединить диски
в RAID массивы уровня 0,1,5 и 0+1.

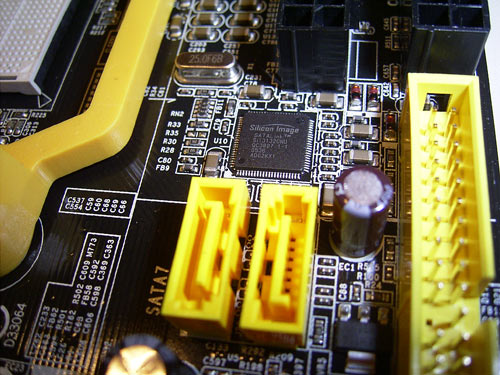

Еще два канала Serial ATA II реализованы с помощью чипа Sil3132, производства компании SiliconImage.
Соответствующие разъемы окрашены в желтый цвет, и установлены около модуля питания (на нижнем краю платы).
Итого к материнской плате DFI LanParty NF590 SLI M2R/G можно подключить 10 жестких дисков: 8 по протоколу Serial ATA II и 2 по Parallel ATA.
Далее - на плате установлено 2 гигабитных сетевых контроллера (PHY) VITESSE 8601.
В результате на задней панели появилось два разъема RJ-45.
На NF590 SLI M2R/G установлен контроллер для поддержки последовательной
шины Firewire.

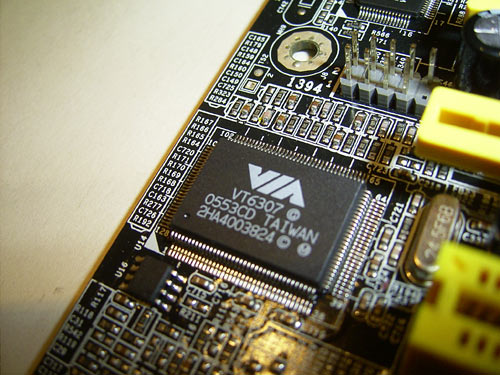

Это чип VT6307 производства VIA. В результате плата поддерживает два порта IEEE1394: один порт расположен на задней панели, а другой подключается при помощи брекета (нет в комплекте).
Кроме Firewire плата поддерживает 10 портов USB 2.0, шесть(!) из которых расположены на
задней панели, а еще 4 подключаются при помощи брекетов (нет в комплекте).

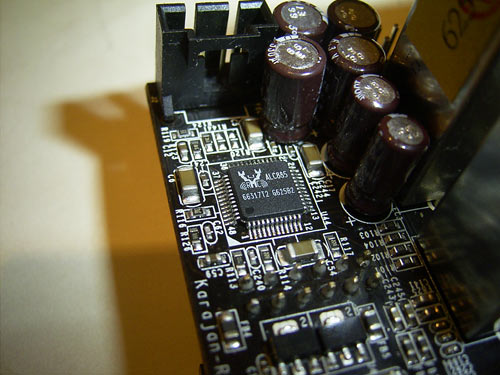

И последнее, на чем мы остановимся - это встроенный звук. В качестве кодека используется чип ALC885,
который поддерживает выход на 8 каналов.
И что самое интересное, данный чип расположен на отдельной платке, которая подключается
к задней панели при помощи специального коннектора.

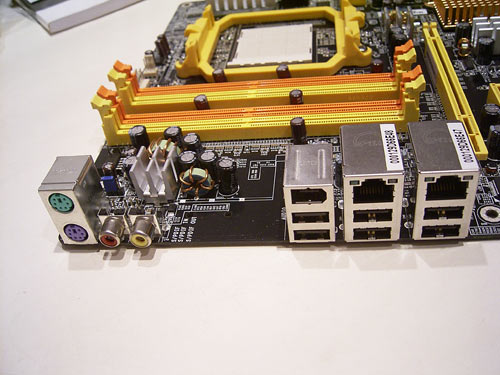

Поэтому без звуковой платки, задняя панель платы имеет следующий вид:

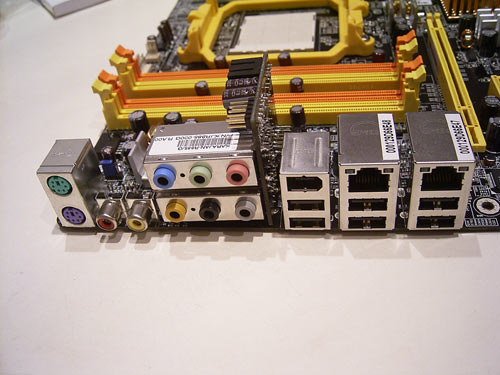

а с платкой - такой вид:
Вы можете заметить отсутствие "морально устаревших" портов COM, GAME и LPT.
На месте одного COM порта из них расположены SP-DIF выход и вход.
Впрочем один COM порт реализован через брекет, которого нет в комплекте.

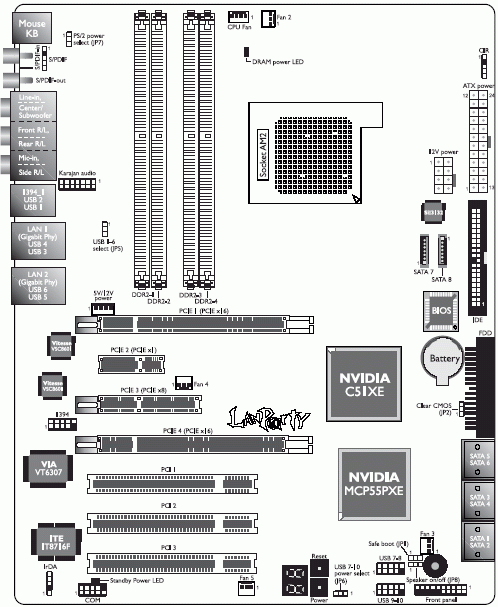

Традиционная схема джамперов на плате:
На плате DFI LanParty NF590 SLI M2R/G установлено семь перемычек: JP2 -
предназначена для сброса настроек CMOS (около батарейки), около PS2 разъема установлена
перемычка JP7 для активации пробуждения от клавиатуры или мыши. Рядом установлена перемычка
JP5 для пробуждения системы от USB устройств подключенных к портам USB1-USB6, а
около семисегментного индикатора установлена перемычка JP6 с аналогичной функцией пробуждения от USB устройств,
подключенных к портам USB7-USB10.
Там же установлена перемычка JP8 для включения/отключения
встроенного динамика (сам динамик установлен тут же). Еще одна перемычка (JP1)
предназначена для "безопасного старта" системы без потери настроек BIOS.

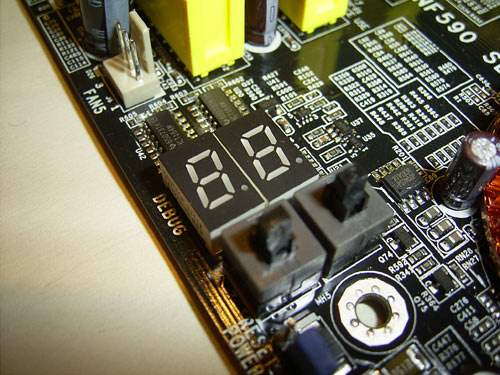

Еще пару слов скажем о кнопках включения (Power) и перезагрузки (Reset),
которые установлены непосредственно на плату (в дополнение к CASE разъемам). Кнопки значительно облегчают
работу с платой на открытом стенде.
Рядом установлен семисегментный индикатор, который
выводит код текущей операции (инициализации какого-либо блока либо устройства).
И если возникает какая-либо проблема, пользователь может по коду прочесть ее описание в руководстве.
Однако на практике перечень описаний диагностических кодов очень краток, в результате чего,
данная функция практически бесполезна!
Теперь поговорим о настройках BIOS.
