MSI P965 Platinum на Intel P965
Возможности расширения

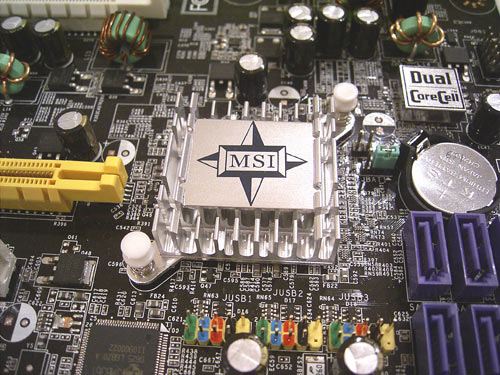

На плате MSI P965 Platinum установлен южный мост ICH8R, с радиатором. В результате плата

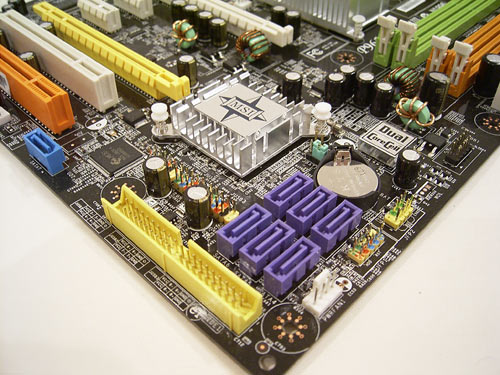

поддерживает 6 портов Serial ATA II (коннекторы сиреневого цвета), и позволяет объединить диски в RAID массивы уровня
0, 1, 5 и 10 ( MatrixRAID ).

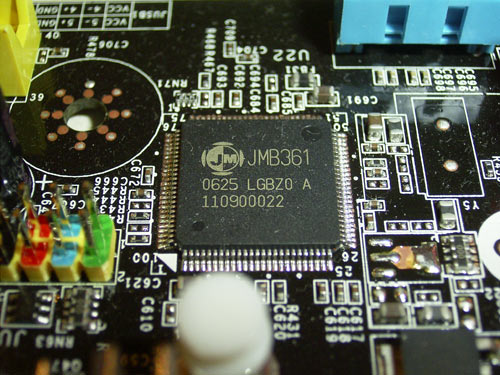

Кроме того, еще одно Serial ATA II устройство можно подключить к контроллеру JMB361 производства JMicron.
Этот же чип обеспечивает поддержку одного канала Parallel ATA.
Итого - к плате MSI P965 Platinum можно подключить 9 жестких дисков (7 SATA + 2 PATA).
Далее - на плате установлено 10 портов USB 2.0. Из них 4 порта установлены на задней панели,
а еще 6 подключаются при помощи брекетов (в комплекте один брекет с двумя портами).
Кроме этого, плата MSI P965 Platinum поддерживает другой вид последовательной шины - IEEE1394

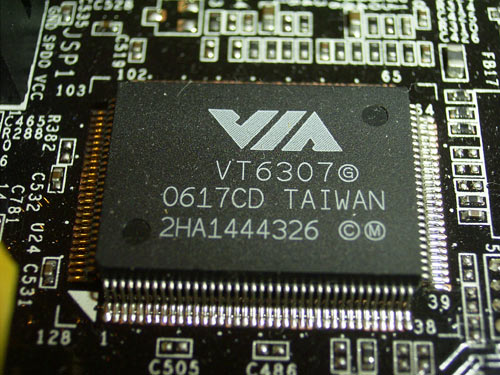

(" Firewire"). Для этого на плату установлен контроллер VT6307 производства VIA.
В результате плата поддерживает 2 порта Firewire: один расположен на задней панели, а другой
подключается с помощью брекета (нет в комплекте).
Далее - плата MSI P965 Platinum имеет встроенный восьмиканальный звук

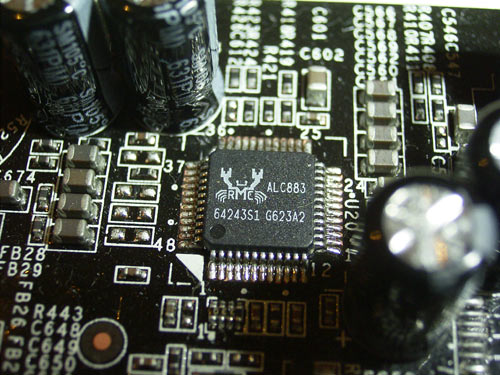

Intel High Definition Audio, а в качестве кодека используется чип ALC883.

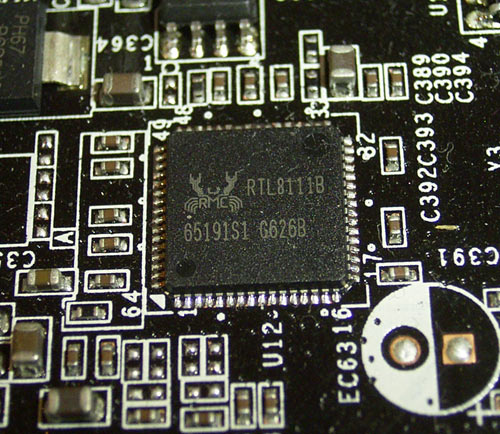

Теперь пара слов о сети: на плате установлен высокоскоростной сетевой
контроллер: RTL8111B производства Realtek (Gigabit Ethernet):

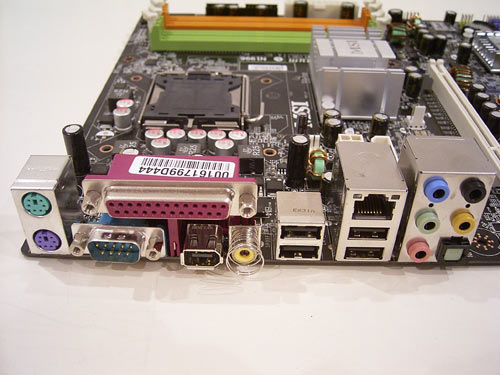

Задняя панель платы имеет привычную конфигурацию.
Отметим, что вместо одного из COM портов, на заднюю панель выведены SP-DIF выход и один порт Firewire.
Причем отсутствующий COM порт не предусмотрен дизайном PCB.

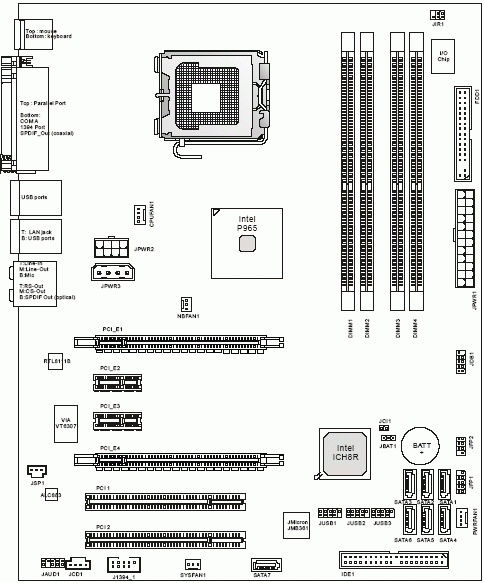

Традиционная схема джамперов на плате:
На плате MSI P965 Platinum есть только одна перемычка, которая предназначена для обнуления CMOS
(JBAT1 - около батарейки).
Теперь пара слов о фирменных технологиях MSI. Во-первых, это диагностическая система D-Led:
4 светодиода установленные на брекете D-Bracket (подключается к разъему JDB1). Комбинации
горящих светодиодов соответствуют различным этапам POST, и если при загрузке возникает
какая-либо проблема, пользователь может (с помощью руководства) определить ее причину.

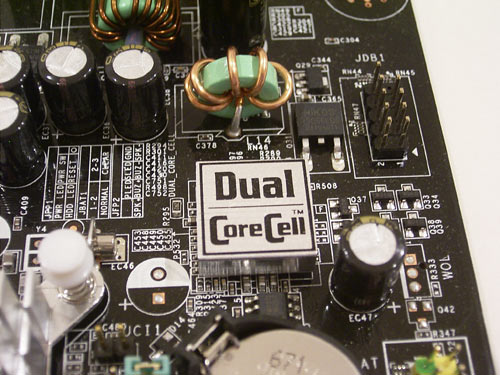

Во-вторых, на плате установлен блок Dual CoreCell, который предназначен для выполнения таких задач, как
динамический оверклокинг, системный мониторинг, управление питанием и управление скоростью
вращения вентиляторов. При этом он тесно взаимодействует с утилитой Dual CoreCenter, которая позволяет
пользователю управлять перечисленными функциями.
на фото также виден коннектор JDB1Теперь поговорим о настройках BIOS.
