MSI K9N Diamond на nVidia nForce4 590 SLI
MSI K9N Diamond |
| Чипсет |
nVidia nForce4 590 SLI |
| Процессор |
AMD Athlon 64 Socket AM2 (HTT 200 МГц) |
| Память |
DDR2-533/DDR2-667/DDR2-800 |
| HDD |
1x UltraDMA/133(RAID)
6x Serial ATA II (2xRAID) |
| Дополнительно |
Звук Creative Audigy
10 USB 2.0
2x Gigabit Ethernet LAN
3х IEEE-1394 |
| Цена: |
~225-235 $ (Price.Ru) |
Сегодня мы рассмотрим очередную high-end плату для платформы AMD Socket AM2.
Это модель K9N Diamond производства компании MSI. Ее отличительной особенностью
является полноценная звуковая подсистема, основанная на чипе Creative Audigy.
По этому параметру система с платой K9N Diamond занимает промежуточное место
между системами со звуковой картой Creative X-Fi и системами со встроенным звуком High Defenition Audio.
Второй особенностью является дополнительный чип Dual CoreCell, который обеспечивает расширенную
функциональность системы.
Остальные параметры полностью соответствуют high-end классу. Это прежде всего мощные
возможности расширения, большое количество фирменных технологий и функций разгона.
Но обо всем по-порядку.
Спецификация MSI K9N Diamond
| MSI K9N Diamond |
| Процессор |
- AMD Athlon 64/Sempron с частотой шины 200 МГц;
- Разъем Socket AM2;
|
| Чипсет |
- Северный мост nVidia C51XE;
- Южный мост nVidia MCP55PXE;
- Связь с процессором: шина HyperTransport (16/16 bit)
|
| Системная память |
- Четыре 240-контактных слота для DDR-II SDRAM DIMM;
- Максимальный объем памяти 8 Гб;
- Возможен двухканальный доступ к памяти;
- Поддерживается память типа DDR2-533/DDR2-667/DDR2-800;
|
| Графика |
- Два слота PCI Express x16 (в режиме SLI слоты используют по 16 линий PCI Express);
|
| Возможности расширения |
- Два 32-битных PCI Bus Master слота;
- Два слота PCI Express x1;
- Десять портов USB 2.0 (4 встроенных + 6 дополнительных);
- Три порта IEEE1394 (Firewire; 1 встроенный + 2 дополнительных);
- Встроенный звук Creative Audigy;
- Два сетевых контроллера Gigabit Ethernet;
|
| Возможности для разгона |
- Изменение частоты FSB от 200 до 500 МГц с шагом 1 МГц; изменение множителя;
- Изменение напряжения на процессоре, памяти, шине HT;
- Технология MSI D.O.T. ;
- Утилита MSI Dual CoreCenter;
|
| Дисковая подсистема |
- 1 канал UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 2 ATAPI-устройств
& RAID 0, 1);
- Поддержка протокола Serial ATA II (6 каналов - nForce4 590 SLI, c поддержкой RAID 0,1,5, 0+1 и JBOD);
- Поддержка LS-120 / ZIP / ATAPI CD-ROM; |
| BIOS |
- 4 MBit Flash ROM;
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features ;
|
| Разное |
- Один порт для FDD, один последовательный и один параллельный порт, порты для PS/2 мыши
и клавиатуры;
- Кнопка сброса настроек BIOS;
- IrDA;
- STR (Suspend to RAM);
- SPDIF Out;
- Функция диагностики MSI D-LED;
- Дополнительный чип Dual CoreCell;
|
| Управление питанием |
- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB;
- 24-контактный разъем питания ATX (ATX-PW);
- Дополнительный 4-контактный разъем питания;
- Дополнительный 4-контактный Molex разъем питания;
|
| Мониторинг |
- Отслеживание температуры процессора, системы,
мониторинг напряжений, определение скорости вращения трех вентиляторов;
- Технология Smart Fan;
|
| Размер |
- ATX форм-фактор, 244 мм x 305 мм (9.63" x 12"). |
Коробка
Плата упакована в большую коробку со стильным дизайном:
Главным элементом дизайна является изображение бриллианта (анг. Diamond).
Одна страница обложки раскрывается наподобие книги:
Причем голографическое покрытие дает потрясающий эффект: блики от упомянутого бриллианта.
Комплектация
- Материнская плата;
- CD-диск с ПО и драйверами;
- CD-диск с ПО и драйверами к Creative Audigy;
- Руководство пользователя на английском языке + краткое руководство;

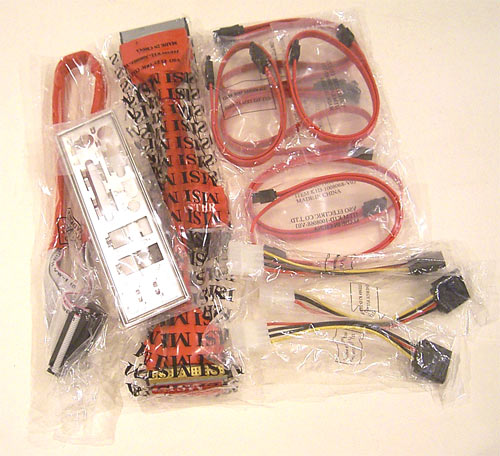

- Один "круглый" ATA-133 шлейф, "круглый" FDD шлейф;
- Шесть Serial ATA кабелей + три переходника питания (три разъема);
- Заглушка на заднюю панель корпуса;
- Брекет D-Bracket;
- Брекет с двумя портами Firewire;
- SLI - коннектор + усилительный брекет;
В целом комплектация платы соответствует стоимости продукта, и практически полностью
раскрывает возможности платы. Единственное, что нам не понравилось - низкое качество
"аэродинамических" шлейфов.

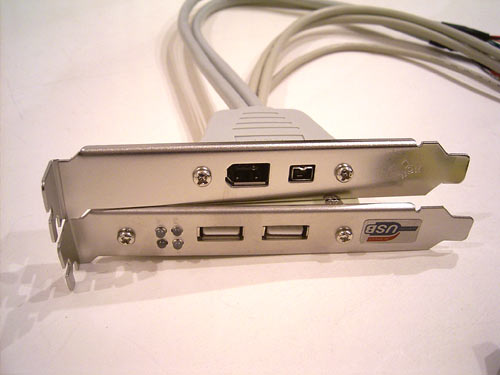

В комплекте есть два брекета - один с парой портов Firewire (обоих типов), другой (D-Bracket) с двумя портами
USB 2.0 и диагностическими светодиодами D-LED.
Руководство пользователя очень подробное и хорошо иллюстрированное.
К плате прилагается два CD-диска. На одном можно найти набор фирменных утилит MSI
и необходимых драйверов (включая утилиту nVidia nTune).
На втором диске записаны драйвера к Creative Audigy и соответствующее программное обеспечение.

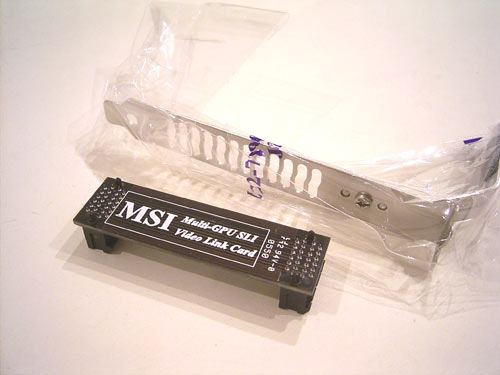

Также в комплектацию входит SLI-коннектор, который предназначен для соединения двух видеокарт,
и усилительный брекет для жесткой фиксации этих видеокарт.
В результате за комплектацию мы можем поставить оценку "4+".
