Gigabyte 965P-DQ6 на Intel P965
Возможности расширения

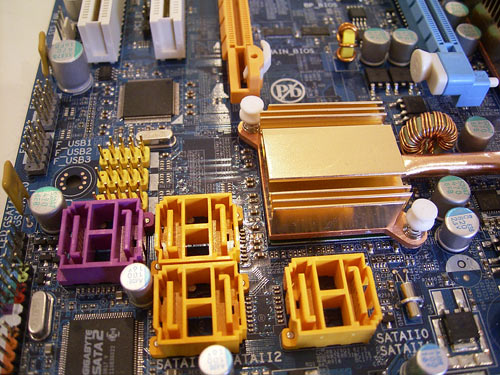

На плате Gigabyte 965P-DQ6 установлен южный мост ICH8R с радиатором. В результате плата
поддерживает 6 портов Serial ATA II (коннекторы желтого цвета), и позволяет объединить диски в RAID массивы уровня
0, 1, 5 и 10 (MatrixRAID).

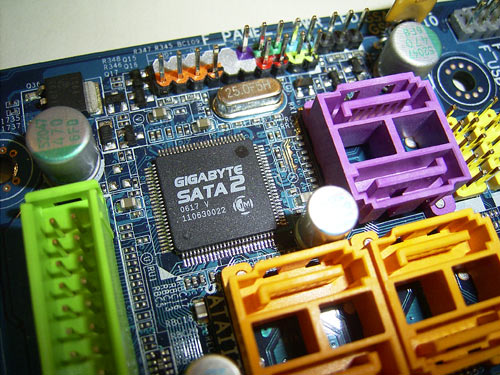

Кроме того, еще 2 Serial ATA II устройства можно подключить к контроллеру Gigabyte SATA II
(рискну предположить, что это чип JMB363 производства JMicron, выпущенный по OEM заказу Gigabyte).
Этот же чип обеспечивает поддержку одного канала Parallel ATA.

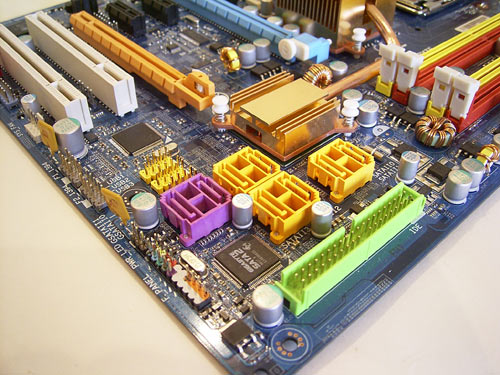

соответствующие коннекторы розового цветаИтого - к плате Gigabyte 965P-DQ6 можно подключить 10 жестких дисков (8 SATA + 2 PATA).

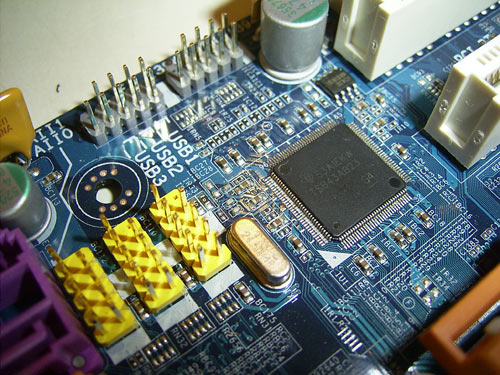

Далее - на плате установлено 10 портов USB 2.0. Из них 4 порта установлены на задней панели, а еще 6 подключаются при помощи брекетов (нет в комплекте).
Кроме этого, плата Gigabyte 965P-DQ6 поддерживает другой вид последовательной шины - IEEE1394
("FireWire"). Для этого на плату установлен контроллер TSB43AB23 производства Texas Instruments.
В результате плата поддерживает 3 порта FireWire: один расположен на задней панели, а два других
подключается с помощью брекета (нет в комплекте).
Далее - плата Gigabyte 965P-DQ6 имеет встроенный восьмиканальный звук

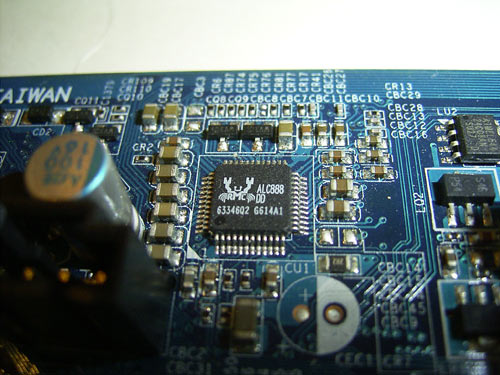

Intel High Definition Audio, а в качестве кодека используется чип ALC888.
Теперь пара слов о сети: на плате установлен высокоскоростной сетевой

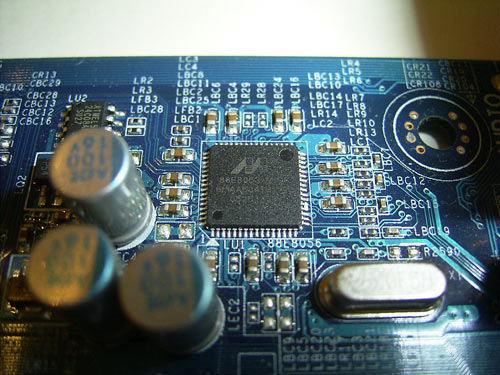

контроллер: Marvell 88E8053 (Gigabit Ethernet).
Задняя панель платы имеет привычную конфигурацию.
Отметим, что вместо одного из COM портов, на заднюю панель выведены оптический и коаксиальный SP-DIF выходы.
Впрочем, этот порт предусмотрен дизайном PCB, но на модели Gigabyte 965P-DQ6 отсутствует.

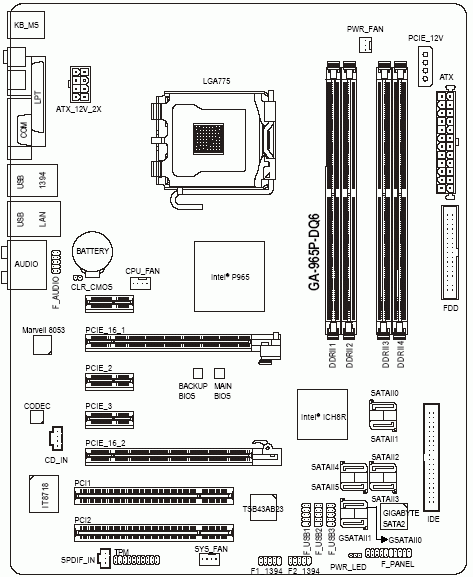

Традиционная схема джамперов на плате:

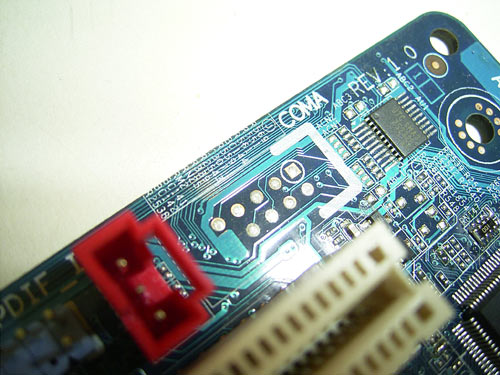

На плате Gigabyte 965P-DQ6 полностью отсутствуют перемычки, а для обнуления CMOS
используется 2-контактный коннектор CLR_CMOS, который расположен около батарейки.
Теперь поговорим о настройках BIOS.
