Gigabyte 965P-DQ6 на Intel P965

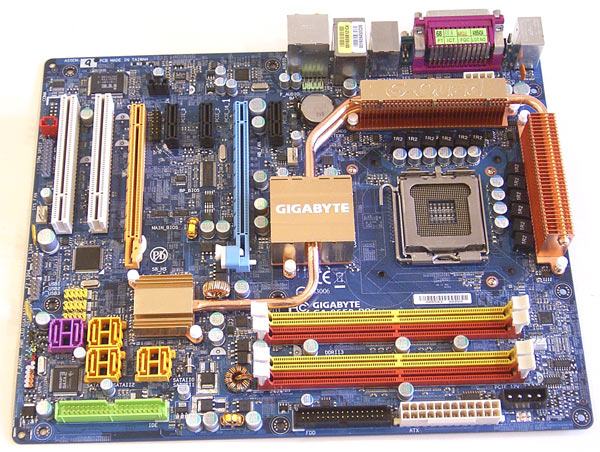

Плата Gigabyte 965P-DQ6
Дизайн платы не совсем удобен, с точки зрения сборщика. К плюсам
можно отнести расположение разъемов питания по краям платы. Но один из радиаторов на модуле питания
мешает подключению дополнительного кабеля. Кроме того, защелки слотов DIMM блокируются
PCI Express видеокартой установленной в первый слот.
Хочу еще раз обратить внимание на разъемы питания платы. На левом краю установлен 8-контактный разъем. Причем плата способна работать с блоками питания 20+4.
А на нижнем краю установлен основной 24-контактный разъем, и дополнительный 4-контактный, типа Molex.
Рядом с процессорным сокетом установлен 4-контактный разъем CPU_FAN для соответствующего кулера.
Кроме него на плате установлено только два 3-контактных разъема: PWR_FAN
- около слотов DIMM и SYS_FAN - на левом краю платы.

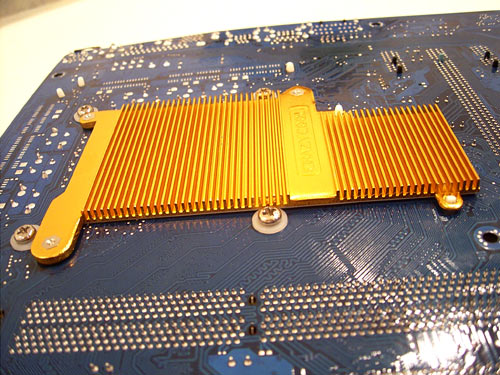

Отметим, что на обратной стороне платы расположен массивный радиатор CrazyCool, который также служит для отвода тепла от процессора.
Однако при установке многих кулеров этот радиатор придется снять.

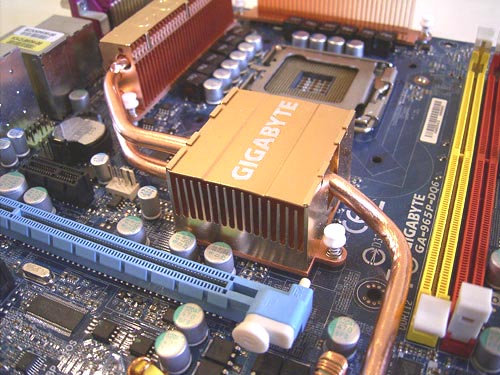

Плата имеет пассивную систему охлаждения чипсета. В частности из медного радиатора на южном мосту выходит тепловая трубка, которая проходит сквозь радиатор на северном мосту. В свою очередь, с радиатора на северном мосту выходит вторая тепловая трубка. Обе трубки заканчиваются в одном из двух радиаторов на модуле питания. Оба этих радиатора соединены между собой третьей тепловой трубкой!

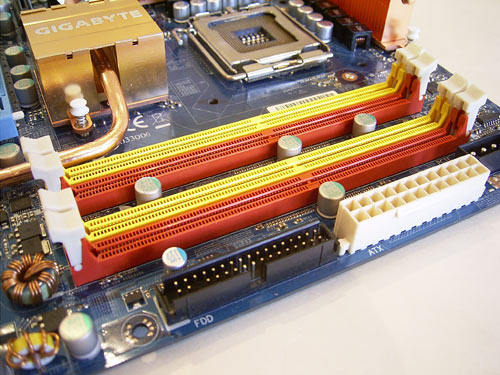

Под северным мостом установлено четыре 240-контактных слота DIMM для модулей памяти DDR2.
Они разбиты на две группы по два слота. Первые два слота относятся к первому каналу контроллера,
последние два - ко второму каналу.
Отметим, что с помощью расширенного набора множителей плата поддерживает память
с частотами DDR2-533/667/709/800/889/1066; а общий объем памяти
равен 8 Гб.
На плате установлено два слота PCI Express x16 (оба с защелками), которые предназначены для видеокарт.
Отметим, что на первый слот всегда выделяется 16 линий шины (обслуживается северным мостом).
А для реализации второго слота, разработчики задействовали 4 линии PCI Express с южного моста.

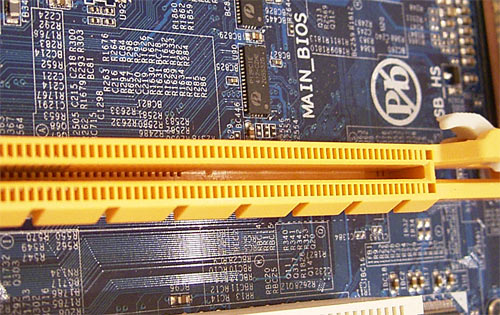

И если посмотреть внутрь второго слота, то можно заметить отсутствие доброй половины контактов.

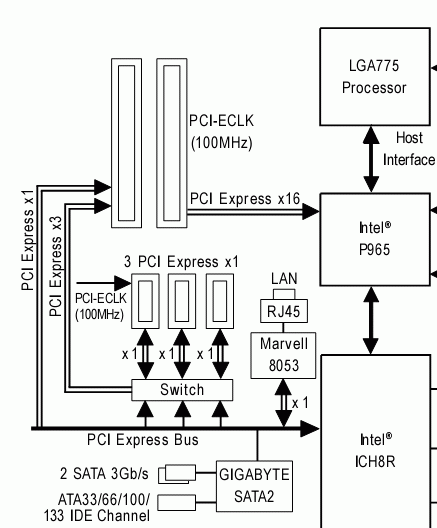

Это можно показать схематично:
Как вы видите, линии выделяются только в том случае, если слоты PCI Express x1 не используются.

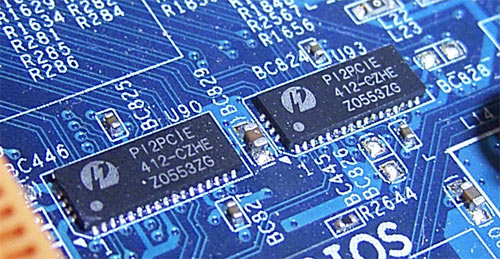

А переключение линий осуществляется при помощи двух специальных чипов (PCI Express свитч):
Таким способом инженеры Gigabyte создали потенциал для работы с двумя видеокартами
по технологиям NVIDIA SLI или ATI Crossfire.

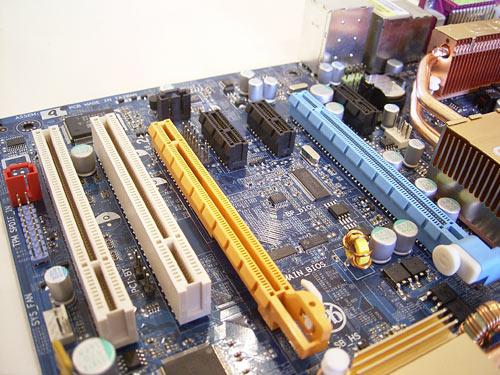

Кроме перечисленных слотов на плате Gigabyte 965P-DQ6 установлено еще два "обычных" PCI слота,
а также три слота PCI Express x1.
