MSI P965 NEO на Intel P965
Возможности расширения

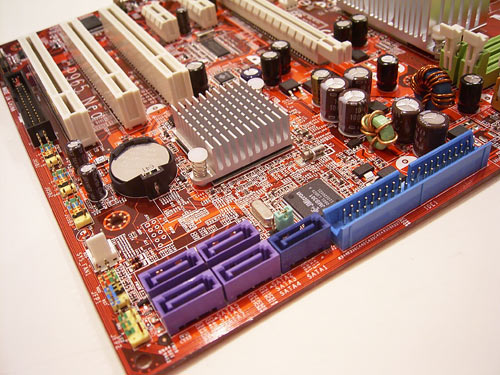

На плате MSI P965 NEO установлен южный мост ICH8 с радиатором. В результате плата
поддерживает 4 порта Serial ATA II без поддержки RAID.

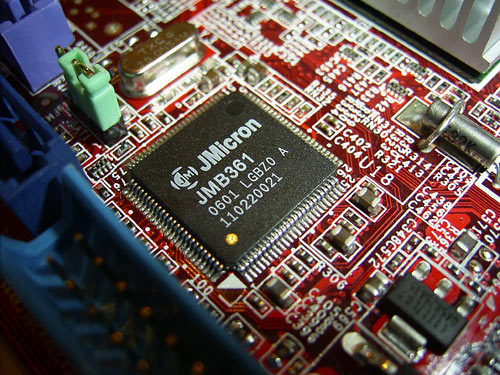

Кроме того, еще одно устройство Serial ATA II можно подключить к контроллеру JMB361,
производства JMicron.
Эта же микросхема обеспечивает поддержку одного канала Parallel ATA.
Соответствующие разъемы окрашены в темно-синий цвет, и расположены около южного моста.
Итого - к плате MSI P965 NEO можно подключить 7 жестких дисков (5 SATA II + 2 PATA).
Далее - плата поддерживает 10 портов USB 2.0. Из них 4 порта установлены на задней панели, а еще 6 подключаются при помощи брекетов (в комплекте брекетов нет).

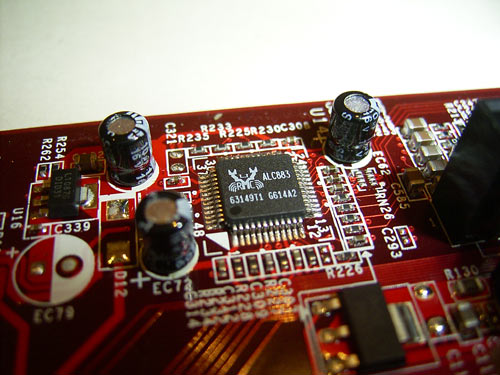

Плата MSI P965 NEO имеет встроенный восьмиканальный звук
Intel High Definition Audio, а в качестве кодека используется чип ALC883.
Теперь пара слов о сети: на плате установлен высокоскоростной сетевой
контроллер RTL 8110SC (Gigabit Ethernet).

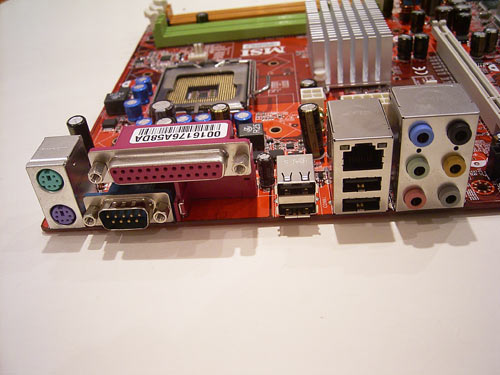

Задняя панель платы имеет уже привычную конфигурацию.
Легко заметить отсутствие одного из COM-портов. Разработчики пошли на этот шаг,
чтобы унифицировать дизайн плат на чипсетах P965 и G965. Последний чипсет имеет встроенное графическое ядро, и соответственно на плате вместо второго COM порта будет VGA выход.
Конфигурация платы:
На плате MSI P965 NEO установлена единственная перемычка: JBAT1 - перемычка для обнуления CMOS (расположена около чипа JMB361).
Теперь поговорим о настройках BIOS.
