Ремонт карманного компьютера своими руками

Опубликовано: 17.10.2005
Автор: Сергей Созин a.k.a. JDark
Источник: Handy.ru

Карманный компьютер удобен и полезен. Однако в жизни многих владельцев этих устройств рано или поздно настает момент, когда машинка ломается... Итак, о поломках. Одни связаны с неаккуратным обращением, другие — с несовершенством конструкции. Зная слабые места конкретных моделей, можно избежать некоторых проблем, но полностью риск повреждения КПК исключить нельзя, поскольку это мобильное устройство, которое сопровождает своего владельца повсюду... Даже если поломка будет признана гарантийной, владельцу предстоит долгое ожидание: КПК будет отправлен для ремонта на завод (а шансы получить в сервис-центре на время ремонта исправный КПК невелики). Даже фирменные сервис-центры (особенно в регионах) в основном отправляют устройства на завод-изготовитель (например, если у вас HP iPAQ, то в большинстве случаев ремонт выполняется только на заводе в Нидерландах и на него уходит четыре-пять недель). Если же повреждение вызвано, к примеру, падением КПК, то в гарантийном ремонте, разумеется, будет отказано. Вам предложат платный ремонт, но весьма вероятно, что его стоимость окажется лишь чуть меньше цены новой модели.

В то же время многие неисправности могут быть устранены самостоятельно, требуется лишь некоторый опыт пайки и работы с миниатюрными устройствами. Безусловно, это крайняя мера, но иногда иного выхода нет: в регионах для обращения в сервис-центр пользователю может понадобиться преодолеть несколько сотен километров. И когда нечего терять, а цена ремонта сопоставима с покупкой нового аппарата, остается только попробовать «оживить» поврежденный КПК. В этой статье рассматриваются типичные неисправности КПК семейства iPAQ компании НР, однако многие советы могут быть использованы и при ремонте устройств других изготовителей.

Внимание! Статья написана для всех владельцев КПК, однако не любой ремонт может быть проведен самостоятельно. Замена некоторых компонентов требует соответствующего оборудования и опыта ремонта электронных устройств. Автор и редакция не несут ответственности, в случае если КПК или его владельцу будет нанесен какой-либо ущерб при попытках самостоятельного ремонта. Но надеемся, что этот небольшой обзор поможет «вернуть к жизни» неисправные аппараты.

Что надо знать, уметь и иметь
По своему устройству КПК близок к мобильному телефону, поэтому при отсутствии специалиста по ремонту именно карманных компьютеров вполне вероятно, что с ним справится мастер, работающий с мобильными телефонами. В большинстве случаев лучше обратиться к специалисту, неквалифицированное вмешательство может только ухудшить положение, хотя некоторые детали корпуса (и не только) вполне могут заменяться владельцем самостоятельно, без применения паяльника.

Другая проблема — запчасти. Практика показывает, что лучший источник запасных компонентов для ремонта КПК — такие же сломанные аппараты (они выступают в роли «доноров»). Кое-что можно найти или заказать в Интернет-магазинах. Компоненты КПК, как правило, миниатюрны, поэтому работать с ними следует аккуратно, при хорошем освещении рабочего места. Разнообразные пинцеты и отвертки необходимы для работы с мелкими компонентами. Для пайки лучше всего пользоваться паяльной станцией со сменными насадками, поскольку после применения «дедушкиного паяльника для ведер» подопытному КПК доктор может уже не понадобиться.

Основные узлы
Конструкция карманного компьютера в целом несложна. Корпус, как правило, состоит из передней панели и задней крышки (во многих моделях есть крышка батарейного отсека). Часто современные КПК имеют одноплатную конструкцию, но встречаются и исключения. Как правило, на дополнительных платах размещены разъемы синхронизации, питания и кнопки управления, часто на них вынесены и радиомодули (Wi-Fi, GSM). Дисплей — это самый уязвимый и ценный узел КПК. Он состоит из матрицы с устройством подсветки и сенсорного экрана. В старых моделях iPAQ два этих узла были доступны отдельно, в новых — узел дисплея собирается на заводе и частичный его ремонт затруднен, следовательно, если экран разбит, то потребуются необходимые «донорские органы». Аккумулятор практически во всех современных моделях ионно-литиевый или литий-полимерный. Сам он выходит из строя довольно редко, но подвержен старению. В некоторых (обычно старых) моделях батарея находится внутри корпуса, и для ее замены придется поработать отверткой и паяльником. Кроме того, есть модели, в которых предусмотрен резервный аккумулятор (используется для подпитки ОЗУ при разряде или замене основного). Иногда он сменный (литиевая «таблетка»), иногда припаян к плате. Далее — мелочи, такие, как фотокамера, дополнительные платы, держатель пера, разъемы, крышки, кнопки и т. п.; их ремонт обычно не вызывает трудностей (правда, бывают исключения).

В большинстве случаев КПК можно отремонтировать на уровне замены узлов. В самом деле, собрать из двух КПК один нетрудно (если, скажем, у первого повреждена системная плата, а у второго разбит дисплей). Здесь не понадобится сложное паяльное оборудование и инструмент — достаточно пинцета и пары отверток. Кроме того, при ремонте очень удобно иметь «подопытный» аппарат, все узлы которого заведомо исправны — это позволяет определить, к примеру, причину появления полос на дисплее, виноват ли сам экран или системная плата.

Влага и коррозия
Наиболее распространенная причина поломок — попадание в аппарат влаги. Произойти это может очень просто (например, достаточно положить в сумку с КПК мокрый зонтик), а вот «вылечить» такую машинку иногда невозможно. Как правило, владелец попавшего в воду КПК кладет его на несколько часов в теплое место, а затем пробует включить. Но к моменту включения аппарат уже необратимо поврежден. Даже если дисплей погашен, многие цепи внутри КПК постоянно находятся под напряжением, а аккумулятор щедро снабжает их энергией, необходимой как для работы, так и для электрохимической коррозии. Проводнику толщиной в сотые доли миллиметра нужно совсем немного времени, чтобы прекратить свое существование при наличии воды и напряжения в несколько вольт. В многослойной плате найти и исправить такое повреждение невозможно, а если залит еще и дисплей — КПК можно пускать на сувениры: он превратился в бесполезный кусок металла и пластика.

Что же делать, если в КПК попала вода или он упал в воду? Прежде всего, необходимо немедленно извлечь аккумулятор, если он сменный. При этом будут потеряны данные (впрочем, это произойдет в любом случае). Если действовать решительно и быстро, то останется хотя бы небольшой шанс спасти аппарат. Затем лучше всего отнести его специалисту, у которого есть ультразвуковая ванночка для мойки электроники. Попытки самостоятельно сушить КПК, особенно не разобрав корпус, как правило, тщетны — влага из корпуса испаряется плохо и после установки батареи продолжит свою разрушительную работу.

Если специалиста рядом нет, придется действовать самому. Аккуратно разбираем устройство и промываем плату... водой. Только не водопроводной, а дистиллированной, ее можно найти в аптеке или автомагазине. Это поможет удалить с платы загрязнения, особенно если КПК был залит сладким чаем, кока-колой или фантой (они содержат ортофосфорную и угольную кислоты). Смыв загрязнения, надо удалить остатки влаги, лучше всего тут подходит чистый спирт. Плата промывается в спирте (полным погружением) и сушится. Для сушки плату надо прогреть, можно обычным феном. Если она полежит лишний час на столе для сушки — вреда тоже не будет. Затем осмотр, и, если что-то не смылось или остался налет, вручную, с помощью иглы и тампона, очищаем поверхность.

Стоит убедиться, что вода не попала в узел дисплея. Попавшая между пленкой и стеклом сенсорного экрана вода в лучшем случае приводит к образованию «слепого пятна» (нажатия в котором не воспринимаются), в худшем — к выходу дисплея из строя. Причем это не всегда заметно, даже вроде бы чистый дисплей пострадавшего КПК стоит некоторое время посушить. В некоторых случаях влага также приводит к повреждению разъема дисплея (это видно по налету на контактах, не всегда проблему удается решить).

Осмотрев все намоченные узлы КПК, в том числе полости корпуса, и убедившись в отсутствии капель и следов влаги (корпус, кстати, можно просто вымыть под краном), приступаем к сборке. Если в результате реанимации КПК заработал — хорошо, но остается вероятность, что «жизнь» его теперь будет недолгой. Если так, то его вряд ли удастся отремонтировать даже в условиях профессионального сервиса.

Механические дефекты
Очень большой класс поломок составляют механические дефекты. Сегодня изготовители в целом отработали дизайн корпуса, но в некоторых моделях встречаются неудачные отдельные узлы, с которыми связаны весьма характерные повреждения. Прежде всего, это касается всевозможных крышек и защелок. Скажем, если крышка аккумулятора сделана отдельно от самой батареи и представляет собой тонкие пластиковые пластины с выступами для фиксации, они легко могут сломаться. Как результат, крышка не фиксирует аккумулятор, а в отдельных случаях КПК перестает включаться (если в конструкции предусматривается выключатель, замыкающийся при установке крышки на место; в некоторых коммуникаторах таким датчиком может быть оборудована и крышка гнезда для SIM-карты).

Показательный пример неудачной разработки — модель HP iPAQ h2210. Некоторые детали корпуса изнашиваются в течение нескольких месяцев. В первую очередь это печально известные «боковинки» — резино-пластиковые вставки на боковых торцах, очень удобные, но непрочные. Даже при аккуратной эксплуатации резина достаточно быстро отслаивается, и КПК приобретает довольно жалкий вид. Эти детали стоят недорого, но найти их непросто. Менее распространенный дефект — декоративная втулка возле кнопки управления джойстика. Она непрочна, а появление в ней трещин приводит к тому, что нажатия на кнопку в некоторых направлениях перестают восприниматься. Как показывает практика, любые попытки ремонта кнопки не дают особого эффекта. Заменить кнопку также нетрудно, но только если удалось найти соответствующую деталь. У этой же модели при неаккуратном обращении быстро ломается крышка аккумулятора, а поскольку в конструкции есть датчик закрытия крышки, то... См. выше.

Впрочем, большинство повреждений — следствие механических нагрузок. По возможности лучше всего заклеить такой дефект, хотя бы для повышения прочности корпуса и защиты внутренних компонентов. Если нет подходящего клея или эпоксидной смолы — можно использовать скотч как временную меру.

Разбираем корпус

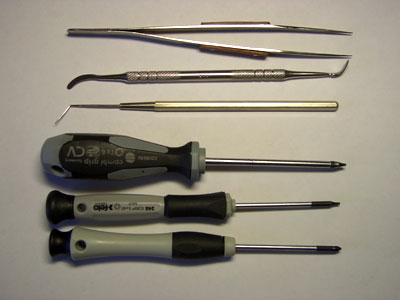

В большинстве случаев для ремонта КПК требуется открыть корпус. Части корпуса, как правило, соединены пластиковыми фиксаторами и винтами. Для винтов потребуется отвертка соответствующего размера, а фиксаторы удобно разделять тонким стоматологическим инструментом (если его нет, можно попробовать использовать старую пластиковую карточку, край которой срезан под углом). Набор из трех отверток Torx T-5, T-6 (маленькая шестиконечная звездочка) и Philips-0 (маленькая крестовая) вполне достаточен для отвинчивания винтов большинства распространенных моделей. При вскрытии корпуса следует быть осторожным и не прилагать излишних усилий, в противном случае есть шанс повредить не только детали корпуса, но и внутренние компоненты КПК. Мне не встречались модели, требующие каких-то специфических инструментов при разборке корпуса. Если детали корпуса не удается разделить, то, скорее всего, виноват в этом один или несколько винтов, которые скрыты под гарантийной наклейкой. Ее придется счистить (или проткнуть), чтобы получить доступ к винтам. В процессе разборки стоит снимать этапы цифровым фотоаппаратом — это может упростить последующую сборку. На корпусе также могут быть закреплены некоторые электронные компоненты (микрофон, отсек резервной батареи, камера), их следует аккуратно отключать от соответствующих разъемов, обратив внимание на целостность соединительных кабелей.

Разъемы
Несмотря на наличие беспроводных интерфейсов, современный КПК не может обойтись без разъемов для подключения различных устройств: в первую очередь внешнего источника питания для зарядки аккумулятора. С развитием технологий габариты разъемов уменьшаются и, как следствие, они становятся менее стойкими к механическим воздействиям. Имейте в виду, что если что-то без труда не удается вставить в разъем, то вы либо делаете что-то неправильно, либо это вообще не тот разъем. Физическое усилие, вероятнее всего, приведет к его повреждению и необходимости замены.

Итак, основные разъемы КПК: наушники/гарнитура (последнее — для коммуникаторов), питание/синхронизация (часто совмещены в одном), гнезда карт расширения (Secure Digital, Compact Flash, изредка Memory Stick), разъем для подключения батареи (скрыт внутри корпуса и обычно недоступен без разборки), разъемы для подключения специфических устройств расширения (практически не встречаются в современных моделях).

Наушники
Любители музыки, использующие КПК как MP3-плеер, иногда замечают, что при извлечении разъема наушников звук в основном динамике КПК не появляется. Иногда проблемы со звуком возникают и при подключении наушников, разъем приходится «пошатать», чтобы получить звук. Этот дефект вызван неудачной конструкцией разъема: некоторые типы разъемов имеют недостаточно упругие контакты. Первая проблема связана с тем, что звук на системный динамик проходит через гнездо наушников. При вставке штекера в гнездо, он нажимает на контактную пластину, которая разрывает контакт и системный динамик выключается. Если после извлечения штекера контактная пластина не возвращается на место, звука в системном динамике нет. Этот дефект можно устранить, разобрав КПК и подогнув соответствующий контакт разъема (правда, в некоторых партиях материал контакта недостаточно упруг и дефект скоро проявляется снова, в этом случае поможет только замена разъема).

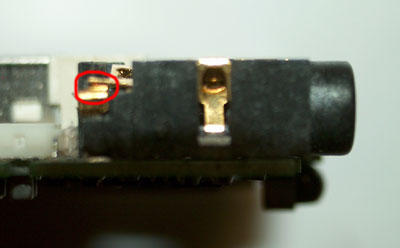

Пропадание звука в наушниках может быть связано как с дефектом самого гнезда (трещина, загрязнение, плохой контакт), так и с некачественной пайкой разъема на плате: контакты вследствие разрушения пайки отходят от контактных площадок платы. Этот дефект легко устраняется аккуратной пропайкой контактов разъема на плате. При необходимости корпус разъема можно дополнительно закрепить парой капель клея, но осторожно, чтобы клей не попал на контакты.

Питание/коммуникации

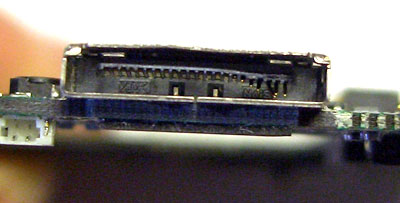

В ранних моделях КПК разъемы для подключения внешнего источника питания/зарядки аккумулятора и разъем синхронизации с настольным ПК были выполнены отдельно, в большинстве современных КПК они объединены в один. Стандарта на этот тип разъемов практически не существует, от модели к модели разнятся размеры, шаг и число контактов. Даже если физически разъемы совпадают — их цоколевка может различаться (например, HP iPAQ и коммуникаторы Qtek), как следствие — подключение «чужого» кабеля или блока питания может привести к поломке КПК. Впрочем, ситуация меняется, в последнее время все больше изготовителей применяют 22-контактный однорядный разъем с шагом контактов 0,5 мм и фиксацией частей разъема лапками. Тенденция радует, но этот разъем не отличается большой механической прочностью. При вставке ответных частей разъема «вверх ногами» или неточном совмещении разъем легко выходит из строя и требует замены, чинить его практически бесполезно.

Иногда проявляется другой дефект: КПК начинает заряжаться или синхронизироваться только при нажатии на разъем в определенном направлении (или при определенном положении в доке). Как правило, если визуально разъем цел, это связано с плохой пайкой и устраняется пропайкой выводов разъема на плате КПК. Иногда дефект пайки визуально почти не заметен и определяется только покачиванием иголкой контакта разъема.

Карты памяти

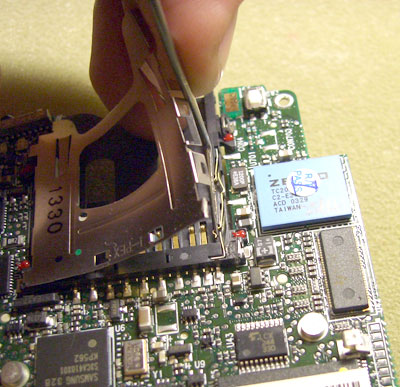

Гнездо для карт памяти также используется часто. Далеко не всегда после извлечения карты в него устанавливают заглушку, в результате в разъем могут попасть посторонние предметы, которые будут мешать вставить на место карту. Если карту удалось установить на место, но КПК ее «не видит», возможно, поврежден разъем (если удалось исключить повреждение самого носителя, проверить его работоспособность можно, вставив в другое устройство). При наличии яркого фонаря или настольной лампы можно, не открывая КПК, через щель разъема рассмотреть контакты и убедиться в наличии или отсутствии повреждений. Разъем для карт SD имеет свою специфику: в нем предусматривается внутренняя контактная группа, которая замыкается при полностью вставленной карте. В частности, уже упоминавшаяся модель HP iPAQ h2210 имеет весьма неудачную конструкцию: в контактную группу ее разъема набивается пыль.

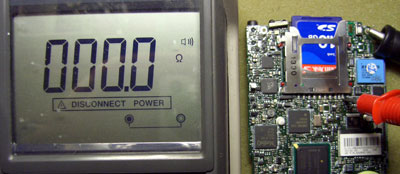

Этот дефект определяется прозвонкой контактной группы омметром при вставке карточки.

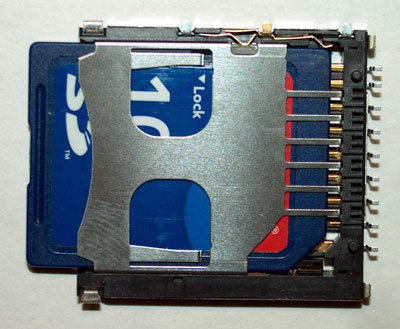

Разновидность этого же дефекта — карта считывается, но попытки записи завершаются ошибкой. Дело в том, что на карте SD есть маленький пластиковый «движок» защиты записи. Единственная его функция — нажать на соответствующий датчик в разъеме.

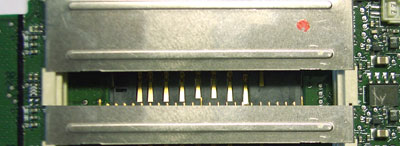

Разъемы Compact Flash не имеют движущихся механических частей, но их тонкие штыревые контакты достаточно легко гнутся, а большие габариты гнезда упрощают попадание в него инородных предметов. Поэтому при установке карты формата CF в пустовавший до этого разъем надо убедиться, что туда ничего не попало, и аккуратно продуть разъем.

Проблемы питания
Аккумулятор внутри КПК требует периодической зарядки от внешнего источника. Как правило, в комплекте поставляется стандартный блок питания, обеспечивающий зарядку от сети. Дополнительно доступны адаптеры для зарядки от гнезда прикуривателя автомобиля, солнечные батареи и другие устройства. В любом случае эти устройства должны обеспечивать соответствующие параметры напряжения на выходном разъеме, отклонение напряжения может привести к повреждению, даже катастрофическому, КПК. По этой причине не стоит пользоваться дешевыми «китайскими» блоками питания, а особенно «с регулируемым напряжением на выходе» — шансы привести КПК в негодность очень велики. В старых моделях КПК защитные элементы цепи питания не слишком хорошо выполняли свою функцию, и шансы на его починку были невелики; нередко встречалась ситуация электрического пробоя основных компонентов (вплоть до процессора). В новых моделях эта проблема в целом решена, теперь для восстановления достаточно заменить защитные элементы. Цепи защиты, как правило, состоят из токовых предохранителей и нелинейных полупроводников, сопротивление которых резко падает при превышении напряжения (так называемые защитные диоды). Предохранители выполнены в виде микросхем, исправность их легко устанавливается омметром: при повреждении внутренний проводник перегорает и разрывает цепь.

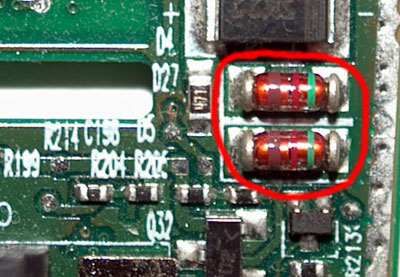

Защитные диоды, как правило, выполнены в виде стеклянных цилиндров и при повреждении пробиваются, т. е. обеспечивают короткое замыкание цепи.

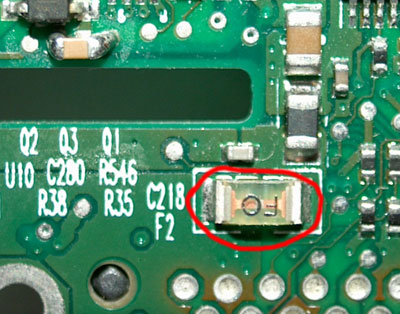

Предохранителей и защитных диодов на плате может быть несколько. Тем не менее, в некоторых случаях повреждаются другие элементы, что можно установить визуально, обращая внимание на вздутия на деталях и следы копоти. Могут перегореть и проводники на плате. Во многих случаях, заменив неисправные элементы и продублировав проводом сгоревшие проводники, можно восстановить работоспособность КПК.

Тем не менее, лучше все-таки не использовать дешевые блоки питания и адаптеры «в прикуриватель», а также не пытаться приспособить адаптеры от сотовых телефонов — они дают гораздо меньший ток. В данном случае гораздо легче предупредить проблему, чем устранить ее последствия.

Аккумуляторы
В большинстве случаев в КПК применяются ионно-литиевые или литий-полимерные аккумуляторы, как имеющие наибольшую электрическую емкость по отношению к объему. Их преимущество: отсутствует эффект «памяти»; недостатки — значительное снижение характеристик при низких температурах, ограниченный срок службы (до 500 циклов заряд-разряд) и эксплуатации (примерно три года) до значительного падения емкости. В новых моделях КПК аккумулятор, как правило, съемный — таким образом, пользователь легко может его заменить или использовать несколько аккумуляторов для увеличения времени автономной работы. В старых моделях КПК аккумулятор встроен в корпус, его замена требует разборки КПК и работы паяльником. Заряженный аккумулятор имеет напряжение 4,1-4,2В, разряженный — около 3В. Разряд ниже 3В приводит к деградации — снижению емкости аккумулятора, а длительное пребывание в разряженном состоянии — к выходу аккумулятора из строя. В случае если требуется хранить литиевый аккумулятор, рекомендуется зарядить его полностью перед хранением.

Аккумуляторы состоят из собственно «литиевой банки» и достаточно сложной электронной «начинки», необходимой для решения трех задач:

• защиты аккумулятора от перезаряда и короткого замыкания;
• «учета» количества энергии в элементе и ее расхода, что позволяет давать точную информацию о проценте заряда и прогнозировать время работы КПК;
• контроля режима заряд-разряд элемента аккумулятора.

Для современных моделей КПК выпускается большое количество сменных аккумуляторов, в том числе достаточно недорогих неоригинальных. Вопрос о ремонте аккумулятора актуален для старых моделей КПК со встроенным аккумулятором или моделей, аккумуляторы для которых больше не выпускаются. Неисправность аккумулятора проявляется как снижение времени автономной работы. Для уточнения проблемы следует добраться непосредственно до контактов литиевого элемента и измерить напряжение, желательно после полной зарядки. Если напряжение меньше 2,5В, элемент непригоден для дальнейшего использования; он либо уже деградировал полностью, либо на грани. Если же напряжение от 3 до 4,2В, можно сделать пробу с нагрузкой. Как известно, одна из важных характеристик — внутреннее сопротивление источника питания. Реальный источник питания можно представить как идеальный и последовательно с ним включенный резистор, который ограничивает отдаваемую мощность и бесполезно превращает часть электричества в тепло. Практически измеряется напряжение элемента без нагрузки, далее к нему подключается нагрузочный резистор и снова измеряется напряжение. Затем по формуле рассчитывается внутреннее сопротивление источника. Например, пусть напряжение на батарее 4,0, сопротивление нагрузочного резистора 10 Ом, а при подключении резистора напряжение падает до 3,9. (4–3,9)/(3,9/10)=0,1/0,39=0,26 Ом. Это значение приемлемо, но близко к верхнему пределу. Если внутреннее сопротивление элемента превышает 0,3 Ом, литиевый элемент надо менять.

Интересно, что для многих старых моделей КПК iPAQ и других отлично подходят литиевые элементы от авиамоделей. Главный критерий — геометрические размеры, в частности, толщина не должна превышать ограничений по месту в корпусе (около 4 мм). Отличный выбор элементов питания можно найти в американских Интернет-магазинах для авиамоделистов. Новый элемент припаивается к соответствующим контактам «+» и «–» на плате контроллера батареи (или гибкой переходной плате в моделях 31, 36 и 37-й серий). Полярность путать крайне нежелательно — контроллер может быть необратимо поврежден. Провода следует тщательно изолировать и закрепить для исключения короткого замыкания, фейерверк в кармане весьма нежелателен. Для пайки алюминия потребуется специальный припой и флюс. Некоторые Интернет-магазины продают уже готовые батареи с контроллерами для конкретных моделей КПК, но цена таких узлов может значительно превышать цены на обычные элементы, да и не для всех моделей они доступны. Правда, в этом случае замена значительно упрощается и может быть по силам самому владельцу КПК.

Диcплей
Узел дисплея — важнейшая (и, как правило, самая дорогая) часть КПК. Во многих случаях ремонт КПК с поврежденным дисплеем может быть нецелесообразен (очень дорог), поэтому следует обращаться с КПК аккуратно и оберегать его от ударов.

Дисплей состоит из нескольких элементов иногда различных изготовителей, но общие принципы, как правило, одинаковы. Основной элемент — ЖК-матрица, затем — узел подсветки. В ранних моделях дисплей подсвечивался тонкой электролюминесцентной пленкой обычно зеленого цвета, но это годилось только для монохромных экранов. Следующим этапом были цветные дисплеи, которым требовалась яркая белая подсветка. Она выполнялась с использованием тонкой люминесцентной лампы и световода, расположенного над матрицей (так называемый рефлективный дисплей). Лампы были дороги, имели ограниченный ресурс и весьма прожорливы, а узлы преобразователя высокого напряжения еще и не слишком надежны. Следующим шагом стала светодиодная подсветка и трансрефлективный (трансфлективный) дисплей, в котором световод подсветки был снова размещен под матрицей дисплея. В результате достигалось хорошее качество и яркость картинки при невысоком энергопотреблении.

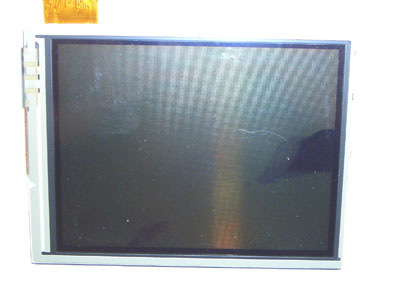

Повреждение ЖК-матрицы легко определить визуально, обычно оно выглядит как темное пятно на дисплее и его видно даже при выключенном КПК.

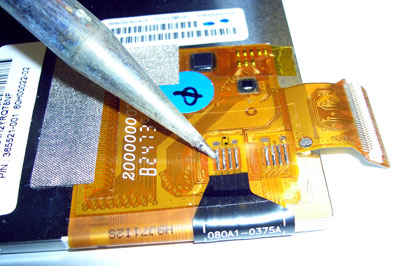

При повреждении матрицы ЖК-дисплея единственный способ ремонта — замена на аналогичную. К сожалению, уменьшение размеров дисплея и толщины стеклянных пластин привело к снижению прочности дисплея. Кроме того, в современных моделях кабель (шлейф) дисплея, как правило, приклеен к матрице, так что даже при сохранении целостности матрицы повреждение или обрыв кабеля также приводит к необходимости замены всего узла.

Другая важная часть дисплея — сенсорный экран. Он состоит из гибкой пленки и стеклянной основы. Несмотря на внешнюю простоту, его конструкция достаточно сложна. На пленке нанесены вертикальные проводники, на стекле — горизонтальные; кроме того, на стекле нанесены мелкие точки прозрачного пластика, предотвращающие замыкание проводников на стекле и пленке в «нерабочем» состоянии. Нажатие пером на экран приводит к прогибу пленки и замыканию проводников на стекле и пленке. Поскольку сопротивление прозрачных проводников относительно велико (сотни омов), вспомогательный контроллер может определить точку нажатия на экране (но только если нажатие происходит в одном месте). Очевидно, что повреждение пленки или стекла приводит к разрыву части или всех проводников и пропаданию чувствительности части или всей поверхности сенсорного экрана (в редких случаях она сохраняется, но о точности определения места касания говорить уже не приходится). Попадание жидкостей также крайне негативно отражается на работе сенсорного экрана, даже после сушки работа дисплея может быть необратимо нарушена.

В старых моделях матрица с узлом подсветки и сенсорный экран поставлялись отдельно, позволяя тем самым снизить стоимость ремонта КПК. В новых моделях официально считается, что узел дисплея собирается на заводе и является единым, — тем не менее, как правило, существует возможность разделить элементы дисплея и сенсорного экрана. Если имеется возможность найти КПК, у которого поврежден другой элемент дисплея, можно попытаться использовать исправную часть для ремонта. Проводники сенсорного экрана могут быть выведены отдельным кабелем или припаяны на общее основание кабеля дисплея. В последнем случае для замены надо аккуратно отпаять кабель неисправного сенсорного экрана и припаять кабель исправного.

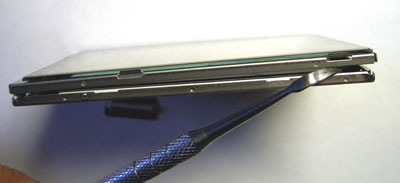

Как правило, сборка дисплея имеет металлический корпус, скрепленный между собой выступами на его частях, так что есть возможность, аккуратно отжав выступы пинцетом, разделить половинки корпуса, т. е. получить отдельно сенсорный экран и матрицу, а потом собрать вместе исправные половинки.

В процессе такого ремонта очень важно не допустить попадания пылинок внутрь сборки дисплея — их будет отлично видно при включенной подсветке. Для продувки сборки от пыли рекомендуется пользоваться баллончиком со сжатым осушенным газом: он применяется обычно для продувки от пыли оргтехники и продается во многих магазинах расходных материалов.

Модели iPAQ rz1710, hx2110, rx3715 имеют взаимозаменяемые дисплеи, как и КПК iPAQ h1930, h1940, h4150, h4350, h6340 (но только в пределах перечисленного модельного ряда).

При работе с частями дисплея рекомендуется использовать пластиковые или тонкие латексные перчатки, дабы не оставлять в ненужных местах отпечатки пальцев. Следует обратить внимание на то, что в разных моделях дисплеи выпускаются разными производителями и могут быть несовместимыми, несмотря на одинаковый разъем. В этом случае следует внимательно изучить данные и номера на наклейке с обратной стороны дисплея. Неподходящий дисплей вполне может повредить исправную системную плату, а КПК совершенно разных изготовителей вполне могут использовать одну и ту же модель дисплея.

Заключение
Мы рассмотрели основные дефекты и способы ремонта карманных компьютеров, но не касались вопроса модернизации и замены системного ПО «карманников»; это отдельная большая тема. В заключение хотелось бы отметить несколько мелочей, которые, возможно, будут полезны. Владельцам КПК семейства HP iPAQ h1930 и h1940 (они все еще широко распространены) следует иметь в виду, что в этих аппаратах есть проблема, связанная с переполнением доступной пользователю области внутренней флэш-памяти (iPAQ FileStore). В этом случае возникает риск повреждения содержимого системных областей флэш-памяти и выхода КПК из строя. Если аппарат на гарантии, можно смело обращаться в сервис-центр, если нет — попробовать восстановить систему, скопировав на карту памяти «образ» с исправного КПК аналогичной модели (при удачном исходе эксперимента — никогда ничего не писать в FileStore). Аналогичная проблема отмечалась и на модели HP iPAQ hx4700, но не так часто, распространенность этого дефекта, видимо, связана с особенностями какой-то из версий микропрограммного обеспечения. Пользователям моделей HP iPAQ h2210 надо знать, что приклеивать «боковинки» практически бесполезно, лучше их поменять. Кнопка джойстика также неремонтопригодна. Владельцам практически всех современных КПК будет полезно знать, что КПК можно заряжать от USB, допаяв соответствующую перемычку в кабеле синхронизации. На все КПК полезно наклеить защитную пленку, царапины на сенсорном экране заполировать практически невозможно.

И главное — желаем, чтобы информация и рекомендации из этой статьи вам никогда не пригодились...

Контакты автора: mcps@mail.ru, jdark.narod.ru
Впервые статья опубликована в журнале PC Magazine/RE, №10/2005
